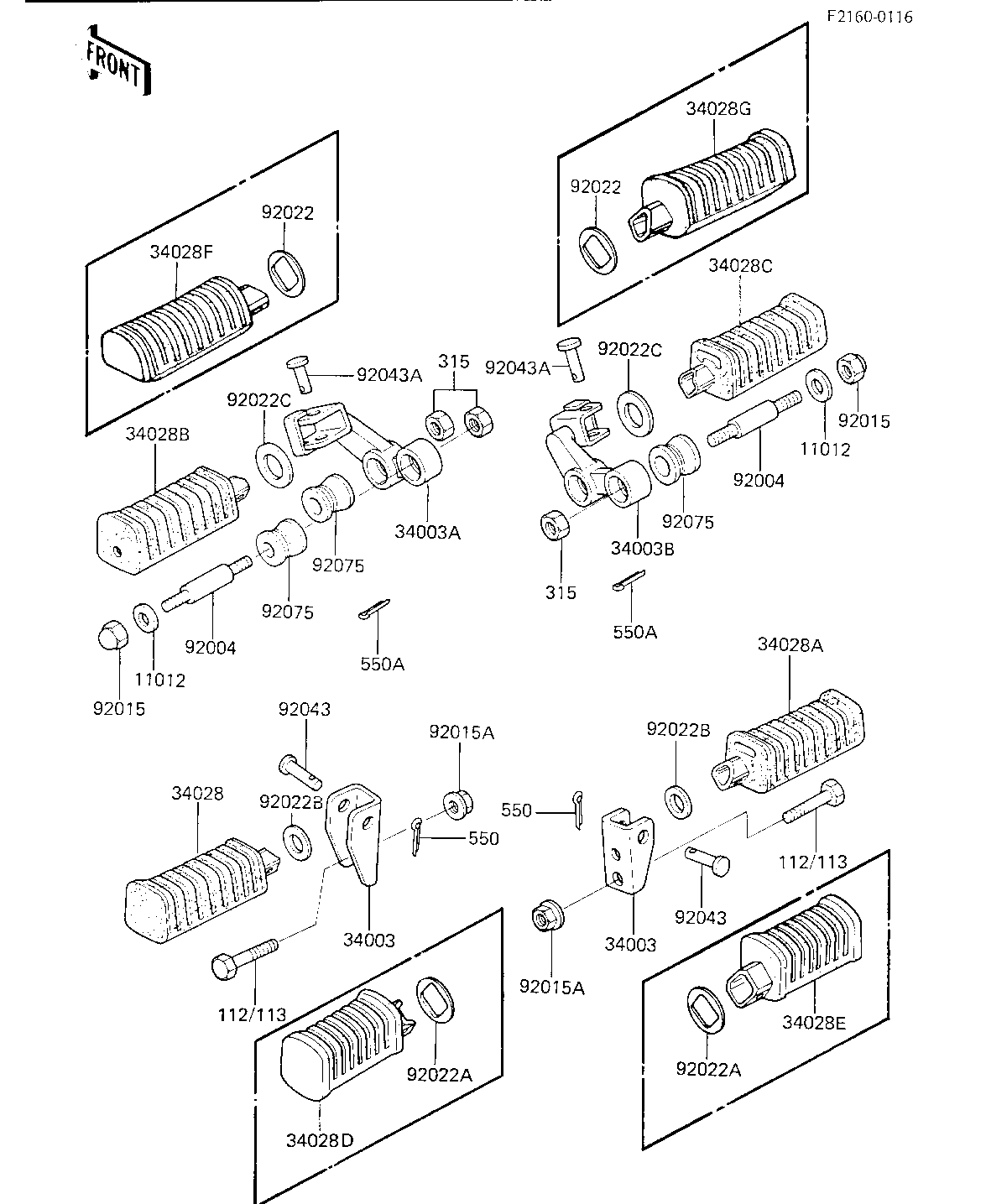

1984 KZ750-K2 (Canada Only) - FOOTRESTS
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
CAP,FOOTRESTBAR | 11012 | 92102-010 | 4 | ||
HOLDER,REAR FOOTREST | 34003 | 34003-1025 | 2 | ||
HOLDER-STEP,FR,LH | 34003A | 34003-1144 | 1 | ||
HOLDER-STEP,FR,RH | 34003B | 34003-1145 | 1 | ||
STEP,RR,LH | 34028D | 34028-1128 | 1 | ||
STEP,RR,RH | 34028E | 34028-1129 | 1 | ||
STEP,FR,LH | 34028F | 34028-1136 | 1 | ||
STEP,FR,RH | 34028G | 34028-1137 | 1 | ||
STUD | 92004 | 92004-067 | 4 | ||
NUT,CAP,LOCK,8MM | 92015 | 92015-1133 | 4 | ||
NUT,FLANGED,10MM | 92015A | 92015-1428 | 2 | ||
WASHER,STEP FITTING | 92022 | 92022-1314 | 2 | ||
WASHER,STEP FITTING | 92022A | 92022-1514 | 2 | ||
PIN | 92043 | 92043-1464 | 2 | ||
PIN,FOOTREST BAR FIT | 92043A | 92043-115 | 2 | ||
DAMPER RUBBER,FOOTRST | 92075 | 92075-140 | 4 | ||
BOLT-UPSET (Canada) | 112 | 112B1035 | 2 | ||
NUT 10MM | 315 | 315B1000 | 4 | ||
PIN,COTTER,2.0X12 | 550 | 550D2012 | 2 | ||
PIN,COTTER,2.5X15 | 550A | 550D2515 | 2 |
