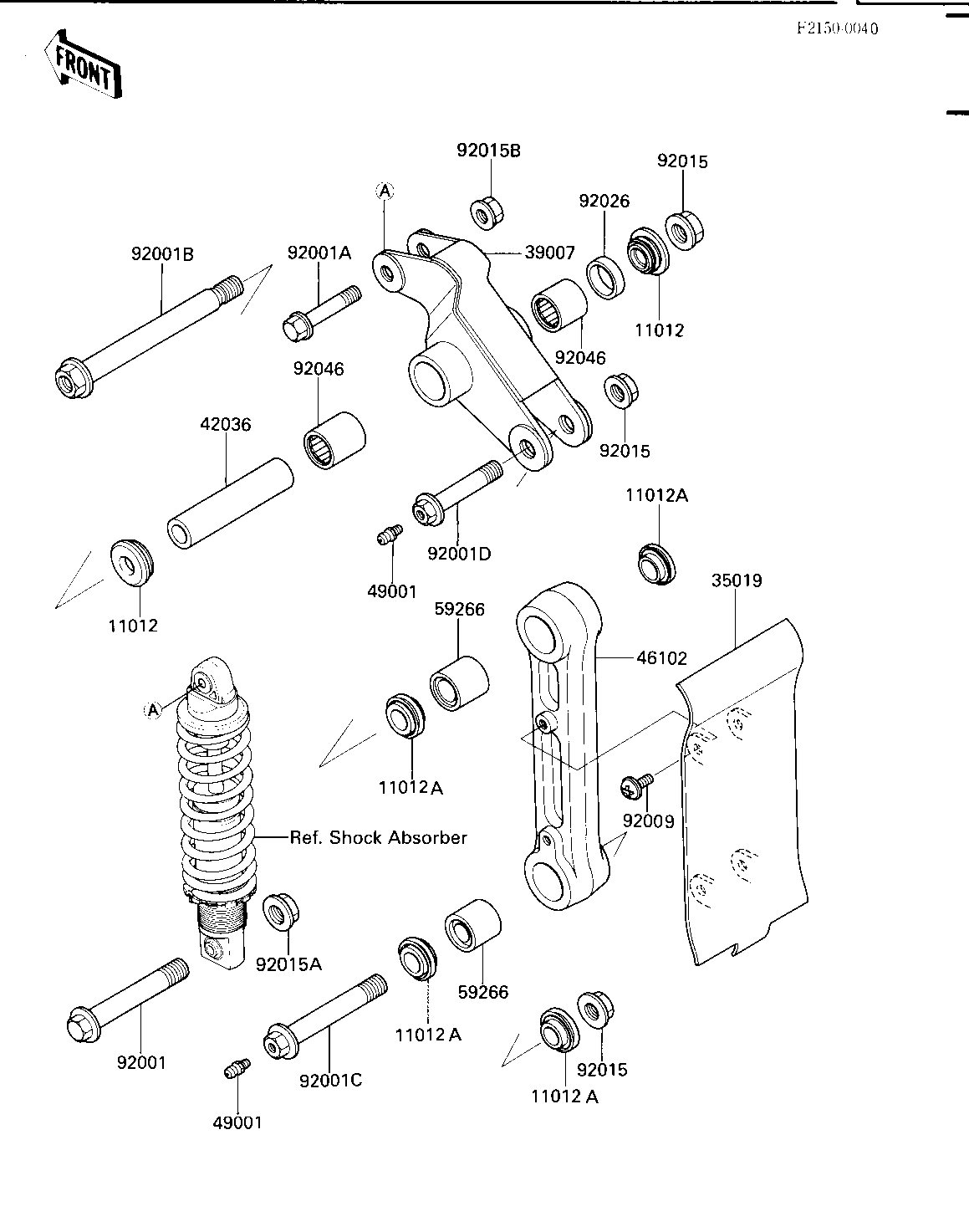

1984 KX250 - REAR SUSPENSION ('84 KX250-C2)
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
CAP,SWING ARM | 11012 | 11012-1207 | 2 | ||
CAP,ROD | 11012A | 11012-1258 | 4 | ||
FLAP,ROD | 35019 | 35019-1112 | 1 | ||
ARM-SUSP,UNI TRAK | 39007 | 39007-1052 | 1 | ||
SLEEVE,SUSPENSION ARM | 42036 | 42036-1119 | 1 | ||
ROD,UNI TRAK,L=197 | 46102 | 46102-1112 | 1 | ||
NIPPLE-GREASE,ROD BOL | 49001 | 49001-1051 | 2 | ||
JOINT-BALL,SB142820E0 | 59266 | 59266-1052 | 2 | ||
BOLT,FLANGED,12X88 | 92001 | 92001-1693 | 1 | ||
BOLT,10X50 | 92001A | 92001-1913 | 1 | ||
BOLT,14X143 | 92001B | 92001-1923 | 1 | ||
BOLT,14X82 | 92001C | 92001-1972 | 1 | ||
BOLT,14X60 | 92001D | 92001-1973 | 1 | ||
SCREW,6X10 | 92009 | 92009-1286 | 4 | ||
NUT,14MM | 92015 | 92015-1407 | 3 | ||
NUT-12MM | 92015A | 92015-1156 | 1 | ||
NUT,10MM | 92015B | 92015-1415 | 1 | ||
SPACER,SUSPENSION ARM | 92026 | 92026-1203 | 1 | ||
BRG,NEEDLE,HMK2030 | 92046 | 92046-1031 | 2 |
