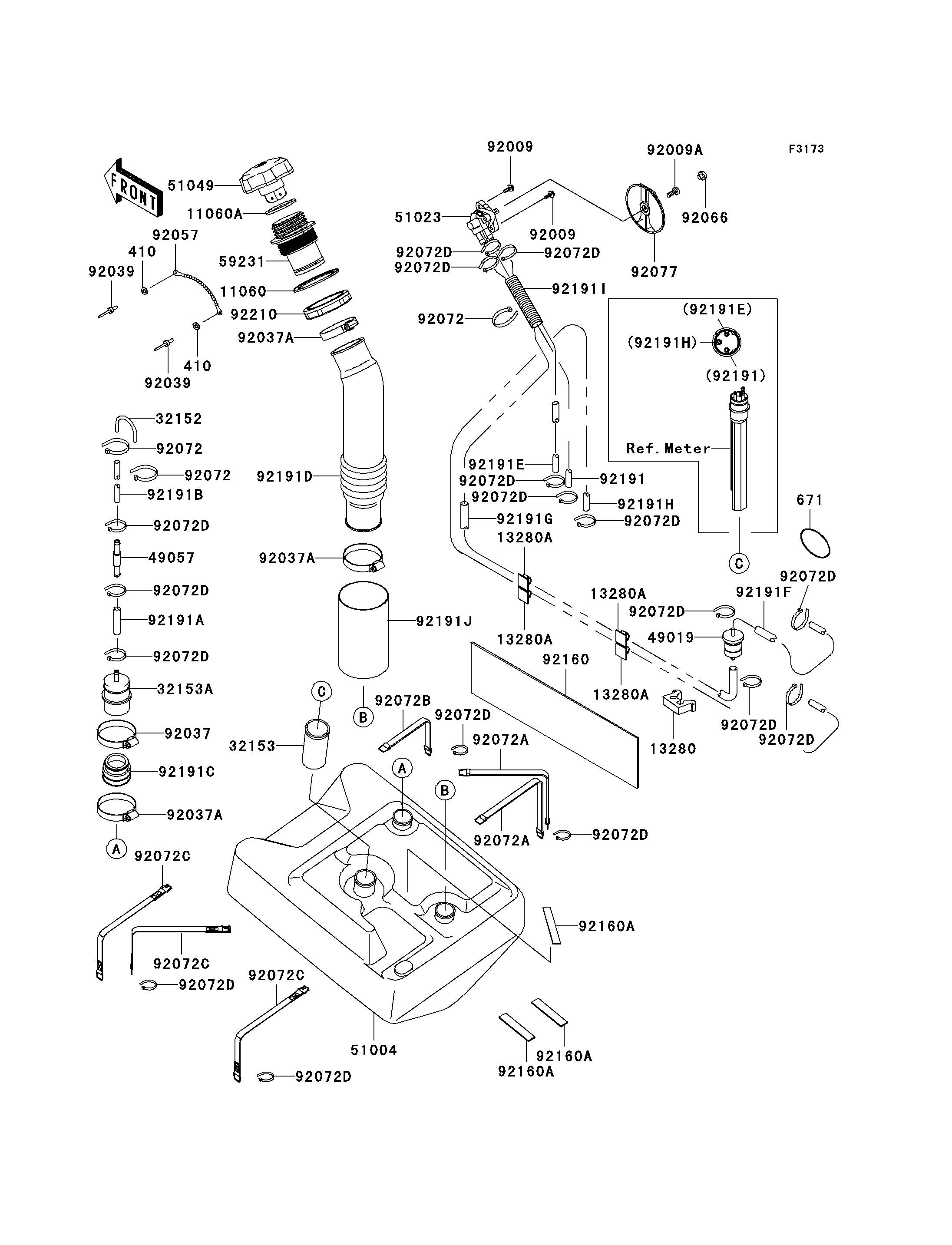

ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
GASKET,FUEL-FILLER | 11060 | 11060-3780 | 1 | ||
GASKET,FUEL-CAP | 11060A | 11060-3790 | 1 | ||
HOLDER,FUEL FILTER | 13280 | 13280-3705 | 1 | ||
HOLDER | 13280A | 13280-3741 | 4 | ||
PIPE | 32152 | 32152-3705 | 1 | ||
PIPE | 32153 | 32153-3713 | 1 | ||
PIPE | 32153A | 32153-3714 | 1 | ||
FILTER-FUEL | 49019 | 49019-3712 | 1 | ||
VALVE-RELIEF | 49057 | 49057-3707 | 1 | ||
TANK-FUEL | 51004 | 51004-3735 | 1 | ||
TAP-ASSY,FUEL | 51023 | 51023-3729 | 1 | ||
CAP-TANK,FUEL | 51049 | 51049-3722 | 1 | ||
FILLER | 59231 | 59231-3723 | 1 | ||
SCREW,5X16 | 92009 | 92009-3789 | 2 | ||
SCREW,4X12 | 92009A | 92009-3838 | 1 | ||
CLAMP | 92037 | 92037-3009 | 1 | ||
CLAMP | 92037A | 92037-3738 | 3 | ||
RIVET,3.2X8 | 92039 | 92039-3763 | 2 | ||
CHAIN,L=250 | 92057 | 92057-3708 | 1 | ||
PLUG,FUEL&CHOKE KNOB,F.BLACK | 92066 | 92066-3755-6Z | 1 | ||
BAND,L=188 | 92072 | 92072-1239 | 3 | ||
BAND | 92072A | 92072-3845 | 2 | ||
BAND | 92072B | 92072-3846 | 1 | ||
BAND | 92072C | 92072-3847 | 3 | ||
BAND,L=99 | 92072D | 92072-3871 | 17 | ||
KNOB,FUEL&CHOKE,F.BLACK | 92077 | 92077-3730-6Z | 1 | ||
DAMPER | 92160 | 92160-3839 | 1 | ||
DAMPER | 92160A | 92160-3840 | 3 | ||
TUBE,5.8X10.8X400 | 92191 | 92191-3825 | 1 | ||
TUBE,5.8X10.8X100 | 92191A | 92191-3828 | 1 | ||
TUBE,5.8X10.8X570 | 92191B | 92191-3829 | 1 | ||
TUBE | 92191C | 92191-3832 | 1 | ||
TUBE,FUEL TANK-FILLER | 92191D | 92191-3851 | 1 | ||
TUBE,5.8X10.8X400 | 92191E | 92191-3853 | 1 | ||
TUBE,FILTER-CAB | 92191F | 92191-3886 | 1 | ||
TUBE,TAP-FILTER | 92191G | 92191-3887 | 1 | ||
TUBE,CAB-TANK | 92191H | 92191-3888 | 1 | ||
TUBE | 92191I | 92191-3889 | 1 | ||
TUBE,86X89X150 | 92191J | 92191-3890 | 1 | ||
NUT,FILLER | 92210 | 92210-3751 | 1 | ||
W-PLAIN-S,3MM | 410 | 410S0300 | 2 | ||
O RING,65MM | 671 | 671B2565 | 1 |
