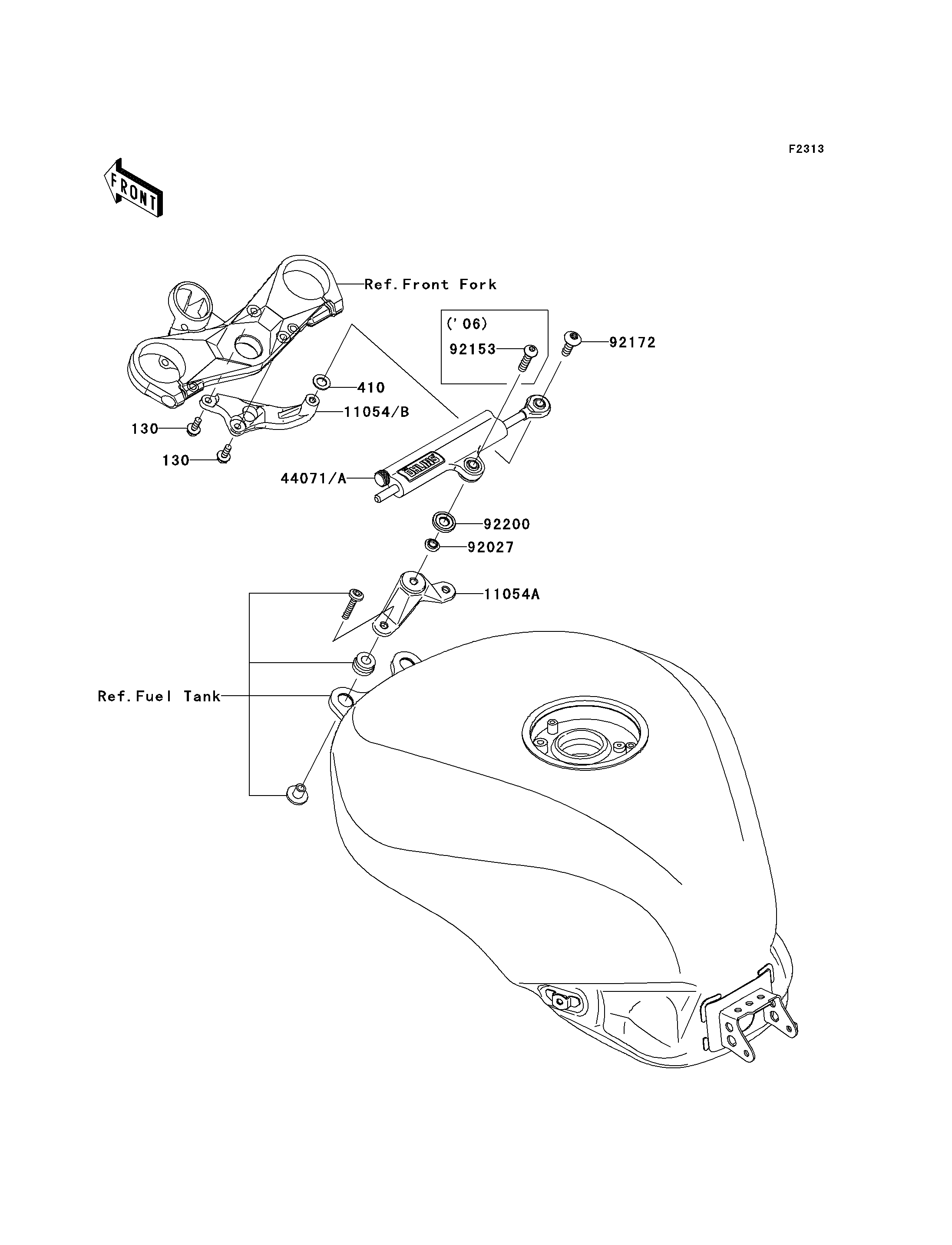

Parts Diagrams |
| ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
|---|---|---|---|---|---|
| BOLT-FLANGED,6X16 | 130 | 130L0616 | 2 | ||
| WASHER-PLAIN-SMALL,8MM | 410 | 410AA0800 | 1 | ||
| BRACKET,STEERING DAMPER | 11054 | 11054-0022 | 1 | ||
| BRACKET,STEERING DAMPER,BLACK | 11054A | 11054-0023-11E | 1 | ||
| DAMPER-ASSY,STEERING | 44071 | 44071-0299 | 1 | ||
| COLLAR,L=3.5 | 92027 | 92027-1018 | 1 | ||
| BOLT,SOCKET,8X30 | 92153 | 92153-0393 | 1 | ||
| SCREW,8X26 | 92172 | 92172-0269 | 1 | ||
| WASHER | 92200 | 92200-0293 | 1 |
| BOLT-FLANGED,6X16 | |
| REF # | 130 |
|---|---|
| PART NUMBER | |
| QUANTITY | 2 |
| DESTINATION | |
| REMARKS | |
| WASHER-PLAIN-SMALL,8MM | |
| REF # | 410 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| BRACKET,STEERING DAMPER | |
| REF # | 11054 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| BRACKET,STEERING DAMPER,BLACK | |
| REF # | 11054A |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| DAMPER-ASSY,STEERING | |
| REF # | 44071 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| COLLAR,L=3.5 | |
| REF # | 92027 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| BOLT,SOCKET,8X30 | |
| REF # | 92153 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| SCREW,8X26 | |
| REF # | 92172 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| WASHER | |
| REF # | 92200 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
