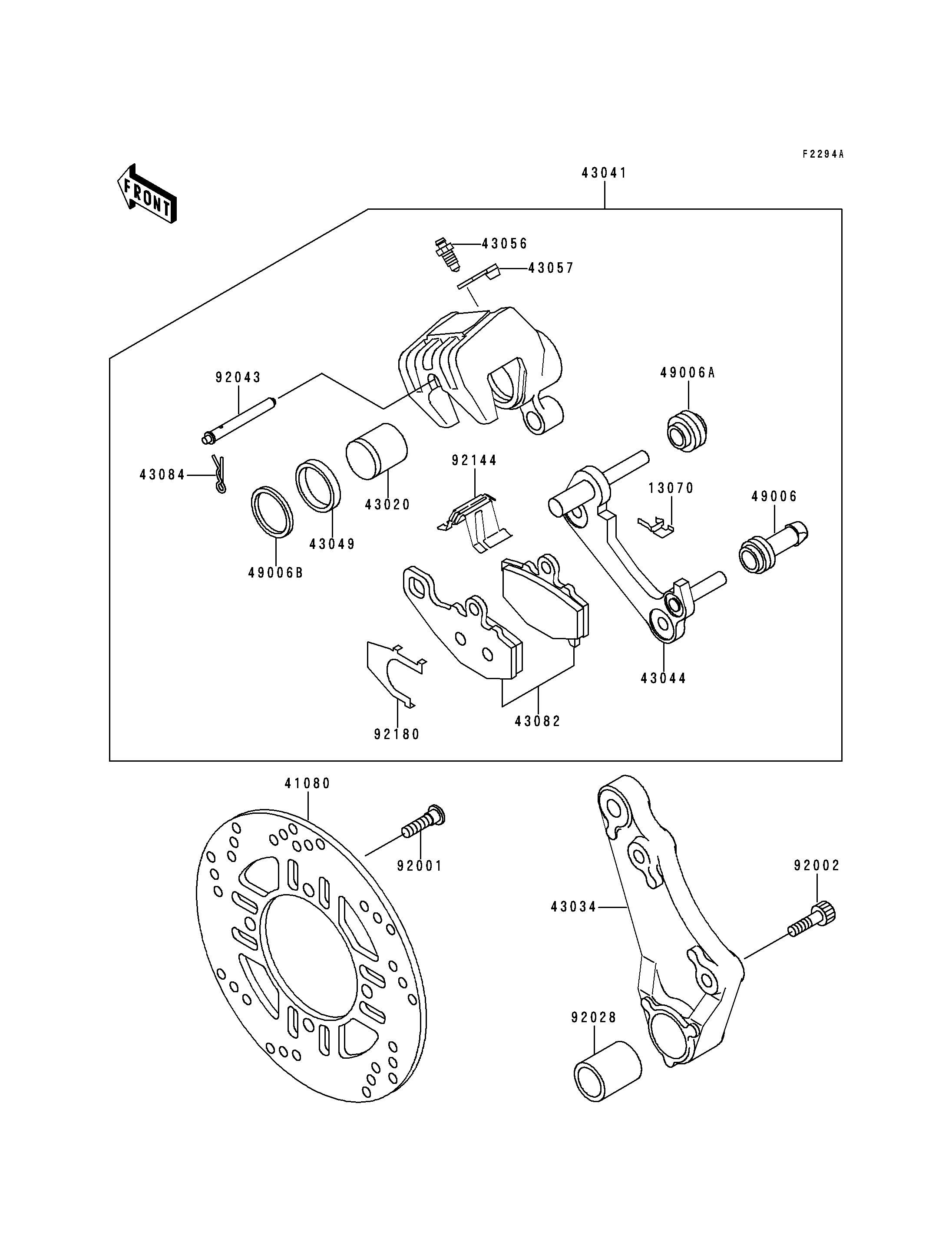

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
GUIDE | 13070 | 13070-1273 | 1 | ||
DISC,RR,C.GRAY | 41080 | 41080-1255-FB | 1 | ||
PISTON-COMP-BRAKE | 43020 | 43020-1097 | 1 | ||
HOLDER-BRAKE,REAR CALIPER | 43034 | 43034-1127 | 1 | ||
CALIPER-ASSY,RR,M.F.GRAY | 43041 | 43041-1506-FE | 1 | ||
HOLDER-COMP-CALIPER,RR | 43044 | 43044-1110 | 1 | ||
PACKING,PISTON SEAL | 43049 | 43049-001 | 1 | ||
BREATHER-BRAKE | 43056 | 43056-1054 | 1 | ||
CAP-BREATHER | 43057 | 43057-003 | 1 | ||
PAD-ASSY-BRAKE | 43082 | 43082-1148 | 1 | ||
CLAMP,PAD | 43084 | 43084-003 | 1 | ||
BOOT,CALIPER | 49006 | 49006-1054 | 1 | ||
BOOT,CALIPER | 49006A | 49006-1095 | 1 | ||
BOOT,PISTON SEAL | 49006B | 49006-1212 | 1 | ||
BOLT,DISC PLATE,8X30 | 92001 | 92001-1951 | 4 | ||
BOLT,SOCKET,8X20 | 92002 | 92002-1178 | 2 | ||
BUSHING | 92028 | 92028-1580 | 1 | ||
PIN,PAD | 92043 | 92043-1489 | 1 | ||
SPRING,PAD | 92144 | 92144-1719 | 1 | ||
SHIM,PAD | 92180 | 92180-1165 | 1 |
