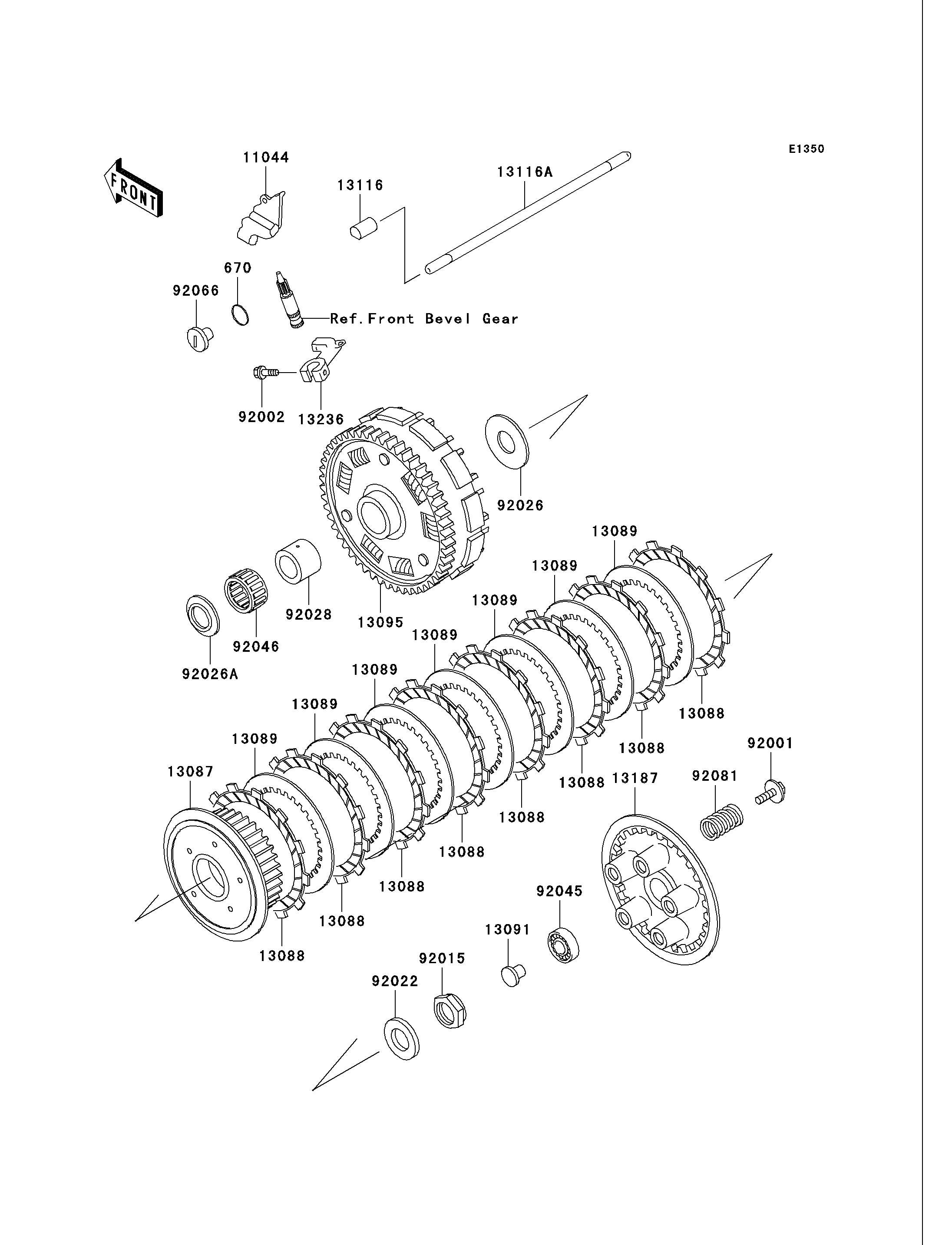

Parts Diagrams
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
Parts Diagrams |
670
11044
13087
13088
13088
13088
13088
13088
13088
13088
13088
13089
13089
13089
13089
13089
13089
13089
13091
13095
13116
13116A
13187
13236
92001
92002
92015
92022
92026
92026A
92028
92045
92046
92066
92081
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
O RING,15MM | 670 | 670B2015 | 1 | ||
BRACKET,CLUTCH CABLE | 11044 | 11044-1473 | 1 | ||
HUB-CLUTCH | 13087 | 13087-042 | 1 | ||
PLATE-FRICTION | 13088 | 13088-1087 | 8 | ||
PLATE-CLUTCH | 13089 | 13089-027 | 7 | ||
HOLDER,CLUTCH PUSH ROD | 13091 | 13091-1085 | 1 | ||
HOUSING-COMP-CLUTCH | 13095 | 13095-1302 | 1 | ||
ROD-PUSH,CLUTCH,6T | 13116 | 13116-1040 | 1 | ||
ROD-PUSH,L=316.5 | 13116A | 13116-1114 | 1 | ||
PLATE-CLUTCH OPERATING | 13187 | 13187-1006 | 1 | ||
LEVER-COMP,CLUTCH RELEASE | 13236 | 13236-1140 | 1 | ||
BOLT,FLANGED,6X18 | 92001 | 92001-1066 | 5 | ||
BOLT,6X20 | 92002 | 92002-1237 | 1 | ||
NUT,20MM | 92015 | 92015-1555 | 1 | ||
WASHER | 92022 | 92022-1868 | 1 | ||
SPACER,25.5X47X2.5 | 92026 | 92026-022 | 1 | ||
SPACER,THRUST,T=5.5 | 92026A | 92026-116 | 1 | ||
BUSHING,25X32X23.6 | 92028 | 92028-178 | 1 | ||
BEARING-BALL,6001C3ML01 | 92045 | 92045-1235 | 1 | ||
BEARING-NEEDLE,KTV323723 | 92046 | 92046-028 | 1 | ||
PLUG | 92066 | 92066-1237 | 1 | ||
SPRING,CLUTCH | 92081 | 92081-1033 | 5 |
O RING,15MM | |
REF # | 670 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BRACKET,CLUTCH CABLE | |
REF # | 11044 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
HUB-CLUTCH | |
REF # | 13087 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PLATE-FRICTION | |
REF # | 13088 |
---|---|
PART NUMBER | |
QUANTITY | 8 |
DESTINATION | |
REMARKS |
PLATE-CLUTCH | |
REF # | 13089 |
---|---|
PART NUMBER | |
QUANTITY | 7 |
DESTINATION | |
REMARKS |
HOLDER,CLUTCH PUSH ROD | |
REF # | 13091 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
HOUSING-COMP-CLUTCH | |
REF # | 13095 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
ROD-PUSH,CLUTCH,6T | |
REF # | 13116 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
ROD-PUSH,L=316.5 | |
REF # | 13116A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PLATE-CLUTCH OPERATING | |
REF # | 13187 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
LEVER-COMP,CLUTCH RELEASE | |
REF # | 13236 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT,FLANGED,6X18 | |
REF # | 92001 |
---|---|
PART NUMBER | |
QUANTITY | 5 |
DESTINATION | |
REMARKS |
BOLT,6X20 | |
REF # | 92002 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
NUT,20MM | |
REF # | 92015 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WASHER | |
REF # | 92022 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
SPACER,25.5X47X2.5 | |
REF # | 92026 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
SPACER,THRUST,T=5.5 | |
REF # | 92026A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BUSHING,25X32X23.6 | |
REF # | 92028 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BEARING-BALL,6001C3ML01 | |
REF # | 92045 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BEARING-NEEDLE,KTV323723 | |
REF # | 92046 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PLUG | |
REF # | 92066 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
SPRING,CLUTCH | |
REF # | 92081 |
---|---|
PART NUMBER | |
QUANTITY | 5 |
DESTINATION | |
REMARKS |
