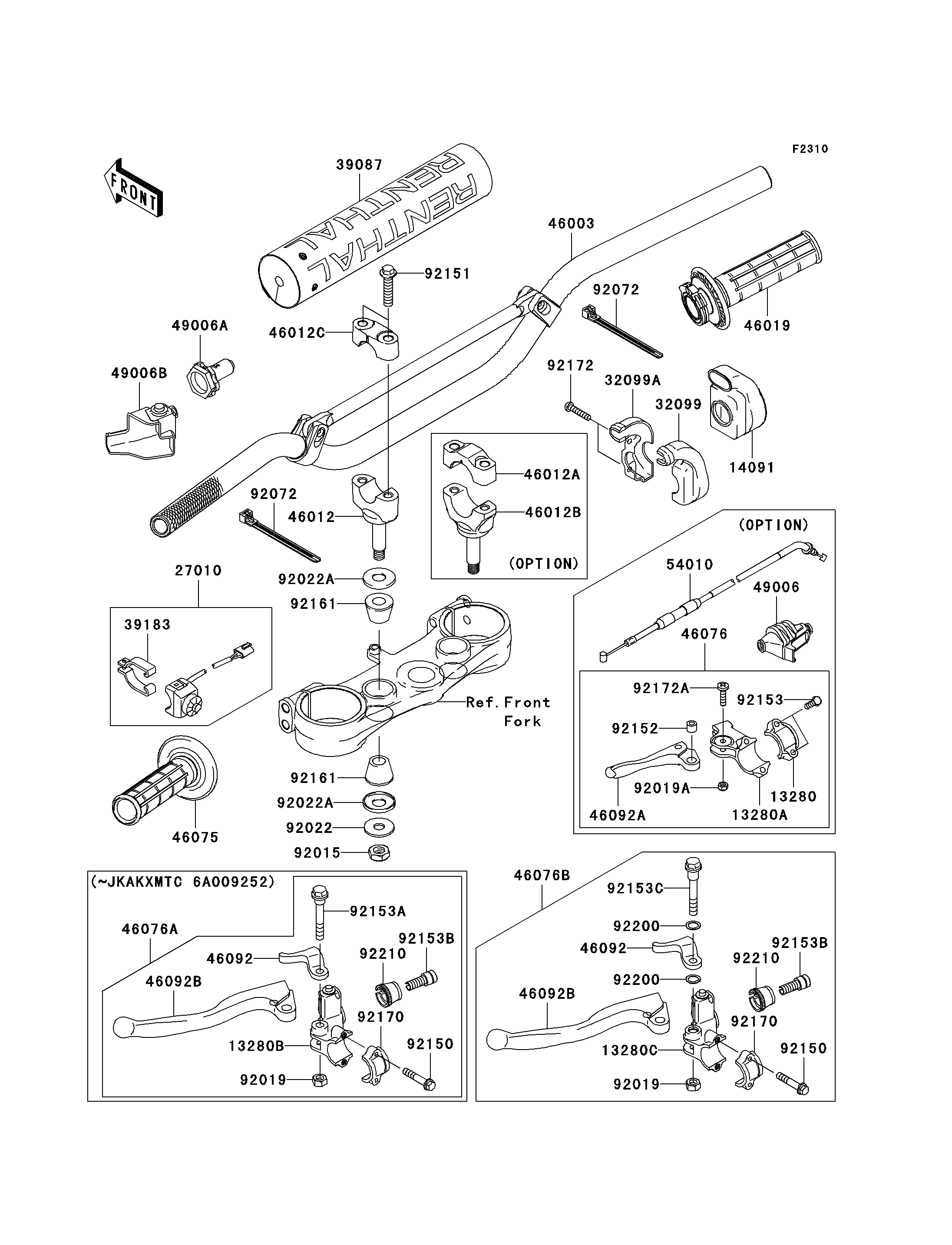

Parts Diagrams
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
Parts Diagrams |
13280
13280
13280A
13280A
13280B
13280B
13280C
13280C
14091
14091
27010
27010
32099
32099
32099A
32099A
39087
39087
39183
39183
46003
46003
46012
46012
46012A
46012A
46012B
46012B
46012C
46012C
46019
46019
46075
46075
46076
46076
46076A
46076A
46076B
46076B
46092
46092
46092
46092
46092A
46092A
46092B
46092B
46092B
46092B
49006
49006
49006A
49006A
49006B
49006B
54010
54010
92015
92015
92019
92019
92019
92019
92019A
92019A
92022
92022
92022A
92022A
92022A
92022A
92072
92072
92072
92072
92150
92150
92150
92150
92151
92151
92152
92152
92153
92153
92153A
92153A
92153B
92153B
92153B
92153B
92153C
92153C
92161
92161
92161
92161
92170
92170
92170
92170
92172
92172
92172A
92172A
92200
92200
92200
92200
92210
92210
92210
92210
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
HOLDER | 13280 | 13280-0055 | 1 | (OPTION) | |
HOLDER | 13280A | 13280-0056 | 1 | (OPTION) | |
HOLDER,CLUTCH LEVER | 13280B | 13280-0097 | 1 | ( - JKAKXMTC 6A009252) | |
HOLDER,CLUTCH LEVER | 13280C | 13280-0184 | 1 | (JKAKXMTC 6A009253 - ) | |
COVER,THROTTLE CASE | 14091 | 14091-0182 | 1 | ||
SWITCH,ENGINE STOP | 27010 | 27010-0047 | 1 | ||
CASE,THROTTLE,RR | 32099 | 32099-0002 | 1 | ||
CASE,THROTTLE,FR | 32099A | 32099-0003 | 1 | ||
PAD-HANDLE | 39087 | 39087-0003 | 1 | ||
BAND-ASSY,ENGINE STOP SWITCH | 39183 | 39183-1059 | 1 | ||
HANDLE | 46003 | 46003-0077 | 1 | ||
HOLDER-HANDLE,LWR,M.M.GOLD | 46012 | 46012-0013-D3 | 2 | ||
HOLDER-HANDLE,UPP,GOLD,FAT BAR | 46012A | 46012-0020-D3 | 2 | (OPTION) | |
HOLDER-HANDLE,LWR,GOLD,FAT BAR | 46012B | 46012-0021-D3 | 2 | (OPTION) | |
HOLDER-HANDLE,UPP,M.M.GOLD | 46012C | 46012-0023-D3 | 2 | ||
GRIP-ASSY,THROTTLE | 46019 | 46019-0011 | 1 | ||
GRIP,LH | 46075 | 46075-0038 | 1 | ||
LEVER-ASSY-GRIP,MANUAL DECOMP | 46076 | 46076-0009 | 1 | (OPTION) | |
LEVER-ASSY-GRIP,CLUTCH&STARTER | 46076A | 46076-0016 | 1 | ( - JKAKXMTC 6A009252) | |
LEVER-ASSY-GRIP,CLUTCH&STARTER | 46076B | 46076-0034 | 1 | (JKAKXMTC 6A009253 - ) | |
LEVER-GRIP,STARTER | 46092 | 46092-0001 | 1 | ||
LEVER-GRIP | 46092A | 46092-0004 | 1 | (OPTION) | |
LEVER-GRIP,CLUTCH | 46092B | 46092-0007 | 1 | ||
BOOT | 49006 | 49006-0011 | 1 | (OPTION) | |
BOOT,CLUTCH CABLE | 49006A | 49006-0027 | 1 | ||
BOOT,CLUTCH LEVER | 49006B | 49006-0033 | 1 | ||
CABLE,MANUAL DECOMP | 54010 | 54010-0019 | 1 | (OPTION) | |
NUT,LOCK,10MM | 92015 | 92015-1962 | 2 | ||
NUT,LOCK,6MM | 92019 | 92019-008 | 1 | ||
NUT,LOCK,5MM | 92019A | 92019-014 | 1 | (OPTION) | |
WASHER,10.2X28X2 | 92022 | 92022-1088 | 2 | ||
WASHER | 92022A | 92022-1737 | 4 | ||
BAND,L=100 | 92072 | 92072-0055 | 2 | ||
BOLT | 92150 | 92150-1474 | 2 | ||
BOLT,FLANGED,8X35 | 92151 | 92151-1537 | 4 | ||
COLLAR | 92152 | 92152-0135 | 1 | (OPTION) | |
BOLT,5X16 | 92153 | 92153-0617 | 2 | (OPTION) | |
BOLT,6MM | 92153A | 92153-0772 | 1 | ( - JKAKXMTC 6A009252) | |
BOLT,BOLT ADJUSTING | 92153B | 92153-0773 | 1 | ||
BOLT,6MM | 92153C | 92153-1506 | 1 | (JKAKXMTC 6A009253 - ) | |
DAMPER,HANDLE HOLDER | 92161 | 92161-0113 | 4 | ||
CLAMP,LEVER HOLDER | 92170 | 92170-1226 | 1 | ||
SCREW,5X20 | 92172 | 92172-0069 | 2 | ||
SCREW,5X20 | 92172A | 92172-0125 | 1 | (OPTION) | |
WASHER | 92200 | 92200-0300 | 2 | (JKAKXMTC 6A009253 - ) | |
NUT,BOLT WIRE ADJUSTING | 92210 | 92210-0167 | 1 |
