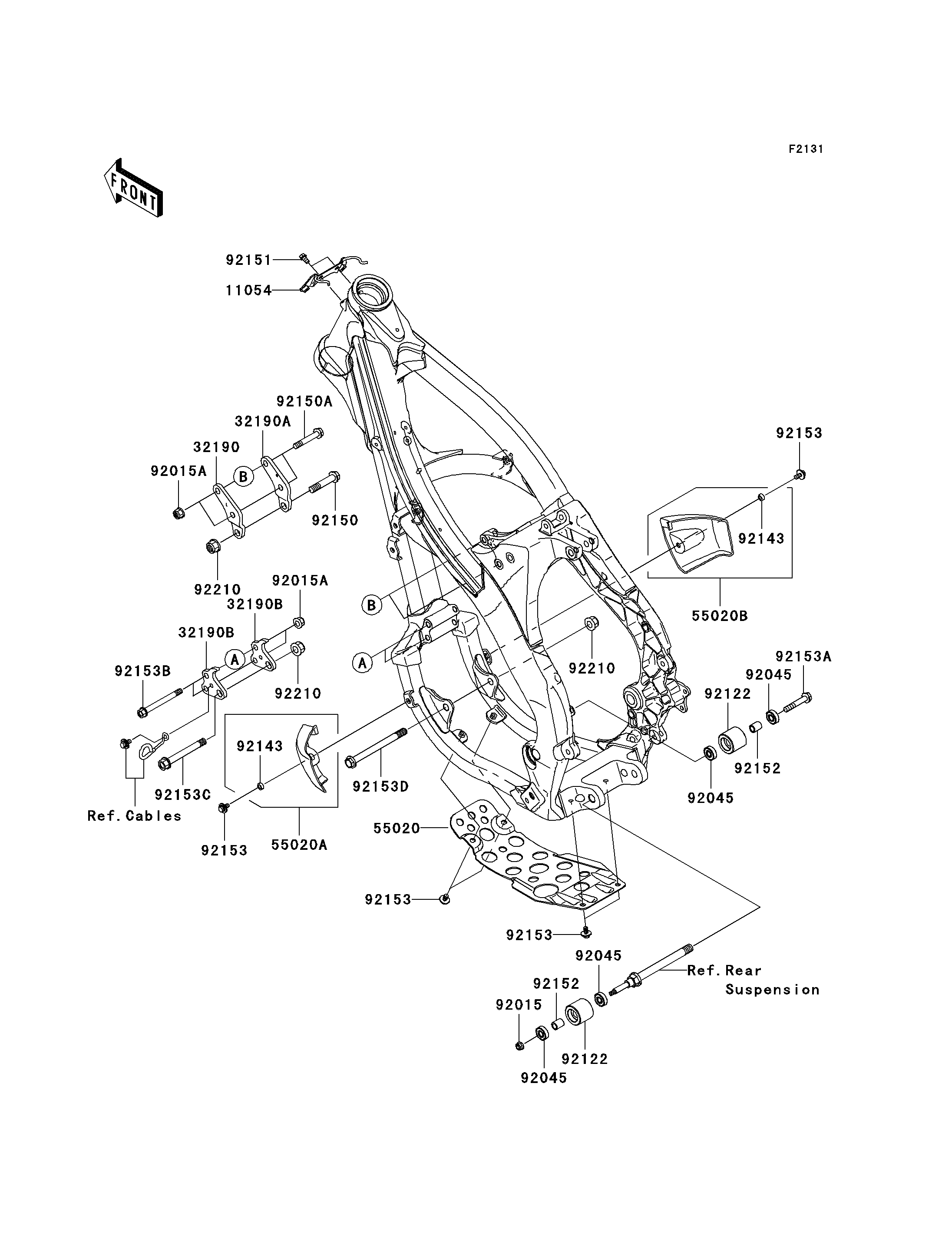

Parts Diagrams
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
Parts Diagrams |
11054
32190
32190A
32190B
32190B
55020
55020A
55020B
92015
92015A
92015A
92045
92045
92045
92045
92122
92122
92143
92143
92150
92150A
92151
92152
92152
92153
92153
92153
92153
92153A
92153B
92153C
92153D
92210
92210
92210
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BRACKET,IGNITER | 11054 | 11054-0241 | 1 | ||
BRACKET-ENGINE,UPP,LH | 32190 | 32190-0172 | 1 | ||
BRACKET-ENGINE,UPP,RH | 32190A | 32190-0173 | 1 | ||
BRACKET-ENGINE,FR | 32190B | 32190-0231 | 2 | ||
GUARD,ENGINE,LWR | 55020 | 55020-0174 | 1 | ||
GUARD,ENGINE,FR,LH | 55020A | 55020-0175 | 1 | ||
GUARD,ENGINE,FR,RH | 55020B | 55020-0176 | 1 | ||
NUT,LOCK,FLANGED,6MM | 92015 | 92015-1339 | 1 | ||
NUT,8MM | 92015A | 92015-1432 | 4 | ||
BEARING-BALL,608LLU/2A | 92045 | 92045-1009 | 4 | ||
ROLLER,CHAIN GUIDE | 92122 | 92122-0007 | 2 | ||
COLLAR | 92143 | 92143-1307 | 2 | ||
BOLT,FLANGED,10X49 | 92150 | 92150-1170 | 1 | ||
BOLT,FLANGED,8X50 | 92150A | 92150-1214 | 2 | ||
BOLT,FLANGED,6X10 | 92151 | 92151-1233 | 2 | ||
COLLAR,8.5X12.5X15.5 | 92152 | 92152-0211 | 2 | ||
BOLT,6X12 | 92153 | 92153-0503 | 6 | ||
BOLT,FLANGED,8X45 | 92153A | 92153-0751 | 1 | ||
BOLT,FLANGED,8X82 | 92153B | 92153-0994 | 2 | ||
BOLT,FLANGED,10X84 | 92153C | 92153-0997 | 1 | ||
BOLT,FLANGED,10X120 | 92153D | 92153-1359 | 1 | ||
NUT,LOCK,FLANGED,10MM | 92210 | 92210-1080 | 3 |
BRACKET,IGNITER | |
REF # | 11054 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BRACKET-ENGINE,UPP,LH | |
REF # | 32190 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BRACKET-ENGINE,UPP,RH | |
REF # | 32190A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BRACKET-ENGINE,FR | |
REF # | 32190B |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
GUARD,ENGINE,LWR | |
REF # | 55020 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
GUARD,ENGINE,FR,LH | |
REF # | 55020A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
GUARD,ENGINE,FR,RH | |
REF # | 55020B |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
NUT,LOCK,FLANGED,6MM | |
REF # | 92015 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
NUT,8MM | |
REF # | 92015A |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
BEARING-BALL,608LLU/2A | |
REF # | 92045 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
ROLLER,CHAIN GUIDE | |
REF # | 92122 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
COLLAR | |
REF # | 92143 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT,FLANGED,10X49 | |
REF # | 92150 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT,FLANGED,8X50 | |
REF # | 92150A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT,FLANGED,6X10 | |
REF # | 92151 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
COLLAR,8.5X12.5X15.5 | |
REF # | 92152 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT,6X12 | |
REF # | 92153 |
---|---|
PART NUMBER | |
QUANTITY | 6 |
DESTINATION | |
REMARKS |
BOLT,FLANGED,8X45 | |
REF # | 92153A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT,FLANGED,8X82 | |
REF # | 92153B |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT,FLANGED,10X84 | |
REF # | 92153C |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT,FLANGED,10X120 | |
REF # | 92153D |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
NUT,LOCK,FLANGED,10MM | |
REF # | 92210 |
---|---|
PART NUMBER | |
QUANTITY | 3 |
DESTINATION | |
REMARKS |
