Parts Diagrams
OWNER CENTER |

Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.

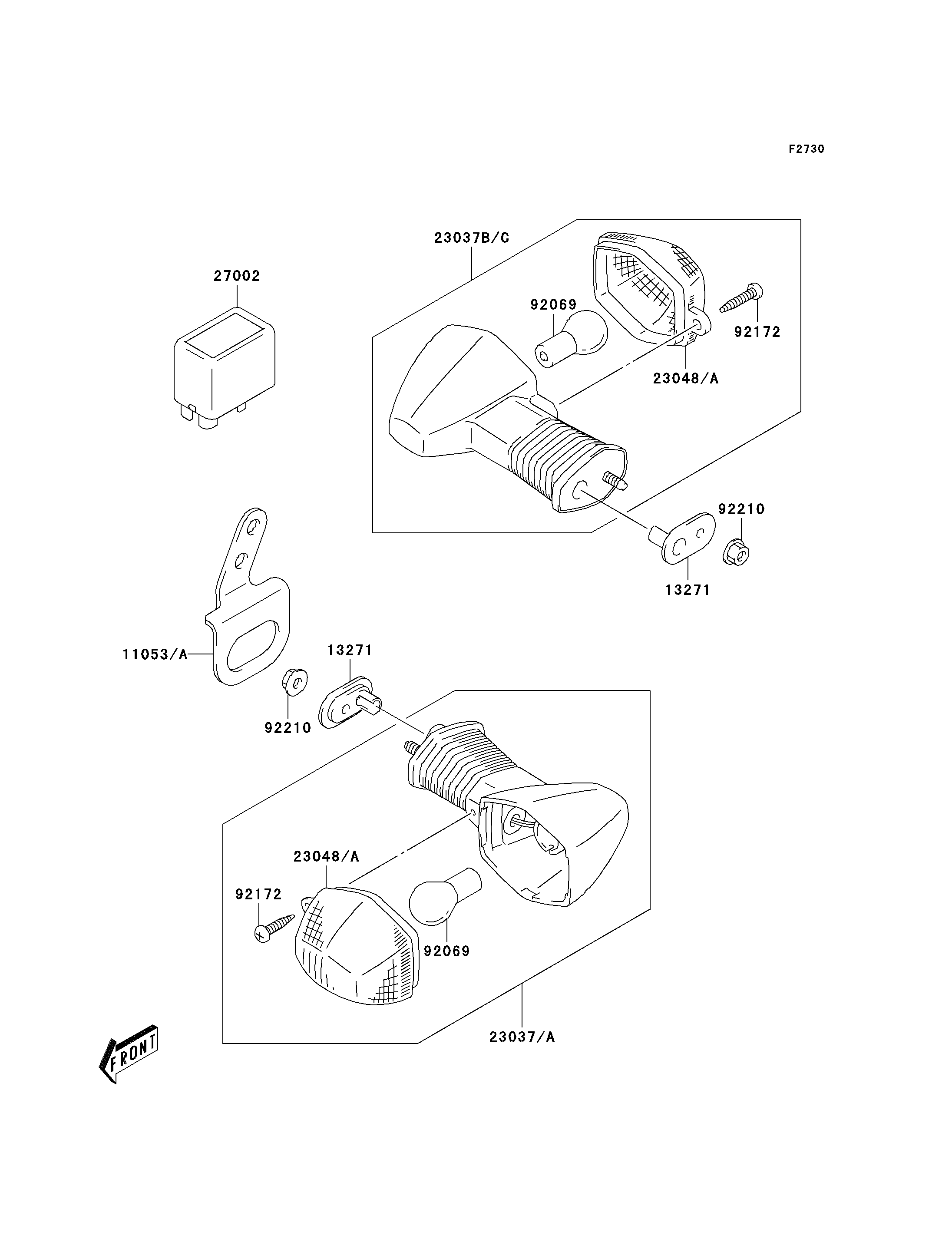

Parts Diagrams |
11053
11053A
13271
13271
23037
23037A
23037B
23037C
23048
23048
23048A
23048A
27002
92069
92069
92172
92172
92210
92210
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BRACKET,TURNSIGNAL,RH | 11053 | 11053-S031 | 1 | ||
BRACKET,TURNSIGNAL,LH | 11053A | 11053-S032 | 1 | ||
PLATE,TURNSIGNAL | 13271 | 13271-S057 | 4 | ||
LAMP-ASSY-SIGNAL,FR,RH | 23037 | 23037-S003 | 1 | ||
LAMP-ASSY-SIGNAL,FR,LH | 23037A | 23037-S004 | 1 | ||
LAMP-ASSY-SIGNAL,RR,RH | 23037B | 23037-S005 | 1 | ||
LAMP-ASSY-SIGNAL,RR,LH | 23037C | 23037-S006 | 1 | ||
LENS-SIGNAL LAMP,LH | 23048 | 23048-S004 | 2 | ||
LENS-SIGNAL LAMP,RH | 23048A | 23048-S005 | 2 | ||
RELAY-ASSY | 27002 | 27002-S003 | 1 | ||
BULB,12V,21W | 92069 | 92069-S001 | 4 | ||
SCREW | 92172 | 92172-S026 | 4 | ||
NUT | 92210 | 92210-S067 | 4 |
BRACKET,TURNSIGNAL,RH | |
REF # | 11053 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BRACKET,TURNSIGNAL,LH | |
REF # | 11053A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PLATE,TURNSIGNAL | |
REF # | 13271 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
LAMP-ASSY-SIGNAL,FR,RH | |
REF # | 23037 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
LAMP-ASSY-SIGNAL,FR,LH | |
REF # | 23037A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
LAMP-ASSY-SIGNAL,RR,RH | |
REF # | 23037B |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
LAMP-ASSY-SIGNAL,RR,LH | |
REF # | 23037C |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
LENS-SIGNAL LAMP,LH | |
REF # | 23048 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
LENS-SIGNAL LAMP,RH | |
REF # | 23048A |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
RELAY-ASSY | |
REF # | 27002 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BULB,12V,21W | |
REF # | 92069 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
SCREW | |
REF # | 92172 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
NUT | |
REF # | 92210 |
---|---|
PART NUMBER | |
QUANTITY | 4 |
DESTINATION | |
REMARKS |
