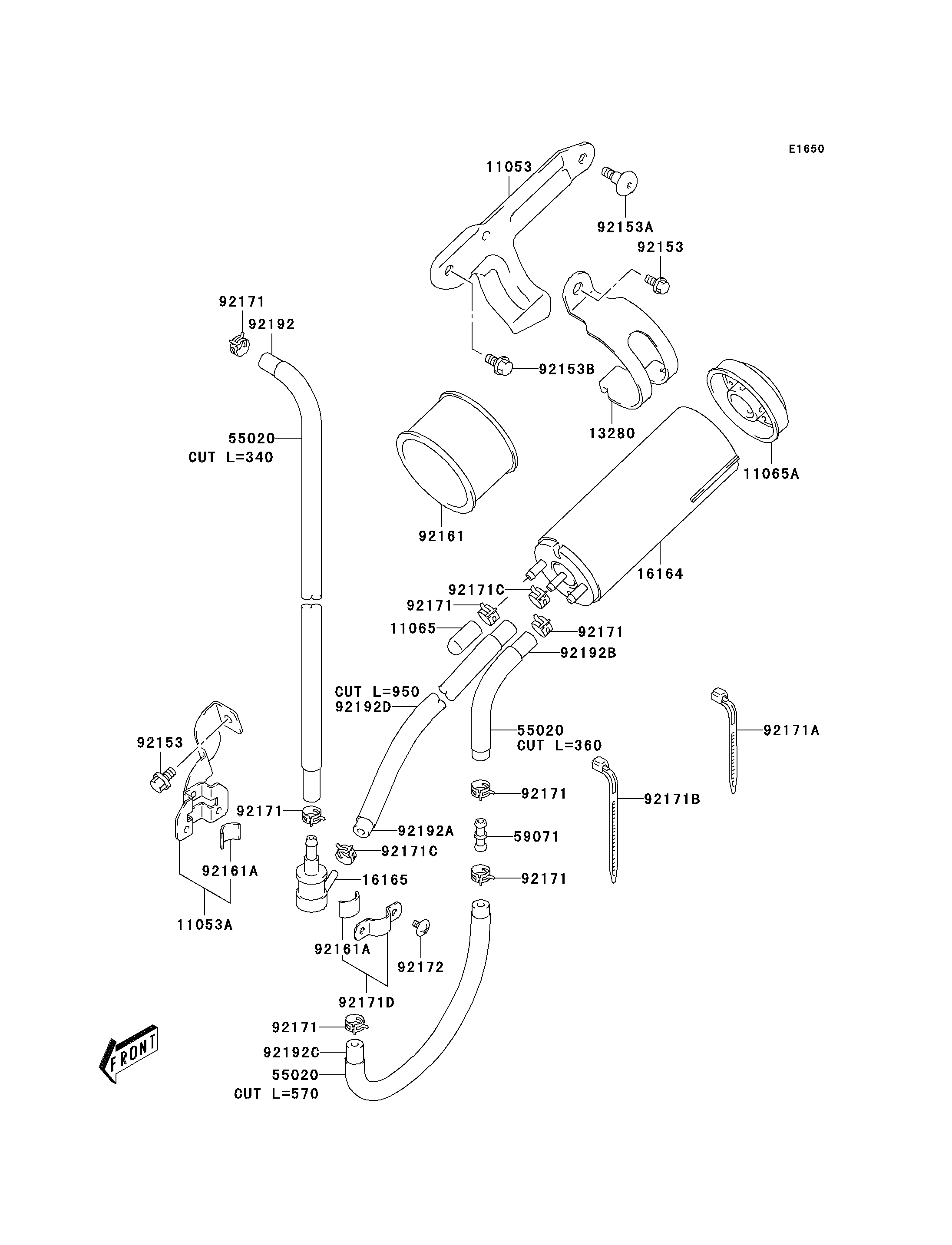

2003 KLX400SR - Fuel Evaporative System(CA)
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BRACKET,CANISTER | 11053 | 11053-S046 | 1 | CA | |
BRACKET,SEPARATOR | 11053A | 11053-S047 | 1 | CA | |
CAP,CANISTER | 11065 | 11065-S061 | 1 | CA | |
CAP,CANISTER | 11065A | 11065-S062 | 1 | CA | |
HOLDER,CANISTER | 13280 | 13280-S034 | 1 | CA | |
CANISTER | 16164 | 16164-S001 | 1 | CA | |
SEPARATOR | 16165 | 16165-S012 | 1 | CA | |
GUARD,FUEL HOSE | 55020 | 55020-S008 | 3 | CA | |
JOINT | 59071 | 59071-S008 | 1 | CA | |
BOLT | 92153 | 92153-S011 | 2 | CA | |
BOLT,6X16 | 92153A | 92153-S048 | 1 | CA | |
BOLT | 92153B | 92153-S108 | 1 | CA | |
DAMPER,CANISTER | 92161 | 92161-S150 | 1 | CA | |
DAMPER,SEPARATOR | 92161A | 92161-S151 | 2 | CA | |
CLAMP | 92171 | 92171-S005 | 7 | CA | |
CLAMP,L=125 | 92171A | 92171-S014 | 1 | CA | |
CLAMP,L=145 | 92171B | 92171-S015 | 1 | CA | |
CLAMP | 92171C | 92171-S086 | 2 | CA | |
CLAMP,SEPARATOR | 92171D | 92171-S131 | 1 | CA | |
SCREW | 92172 | 92172-S228 | 2 | CA | |
TUBE,TANK-SEPARATOR | 92192 | 92192-S001 | 1 | CA | |
TUBE,VALVE-CANISTER | 92192A | 92192-S002 | 1 | CA | |
TUBE,CANISTER-CARB,RR | 92192B | 92192-S003 | 1 | CA | |
TUBE,CANISTER-CARB,FR | 92192C | 92192-S004 | 1 | CA | |
TUBE,M.R.ORANGE | 92192D | 92192-S005-500 | 1 | CA |
