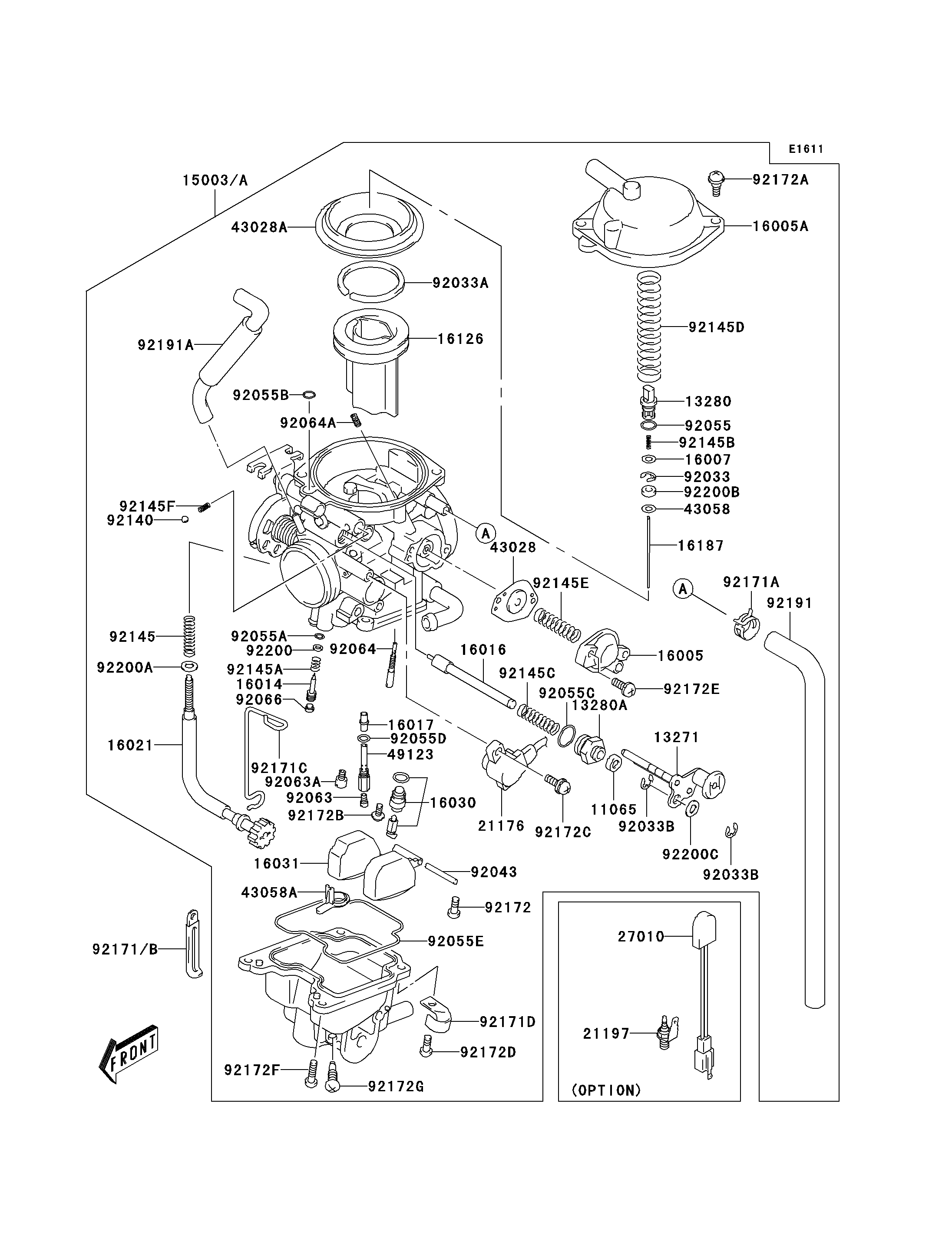

ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
CAP | 11065 | 11065-S031 | 1 | ||
PLATE | 13271 | 13271-S056 | 1 | ||
HOLDER | 13280 | 13280-S002 | 1 | ||
HOLDER | 13280A | 13280-S021 | 1 | ||
TOP-CHAMBER | 16005 | 16005-S004 | 1 | ||
TOP-CHAMBER,DIAPHRAGM | 16005A | 16005-S007 | 1 | ||
SEAT-SPRING | 16007 | 16007-S005 | 1 | ||
SCREW-PILOT AIR | 16014 | 16014-S006 | 1 | ||
PLUNGER | 16016 | 16016-S008 | 1 | ||
JET-NEEDLE,P-0M | 16017 | 16017-S007 | 1 | ||
SCREW-THROTTLE STOP | 16021 | 16021-S006 | 1 | ||
VALVE-FLOAT | 16030 | 16030-S008 | 1 | ||
FLOAT | 16031 | 16031-S006 | 1 | ||
VALVE | 16126 | 16126-S010 | 1 | ||
NEEDLE-JET,5DH37-1 | 16187 | 16187-S009 | 1 | ||
SENSOR | 21176 | 21176-S001 | 1 | ||
HEATER,CARBURETOR | 21197 | 21197-S003 | 1 | (OPTION) | |
SWITCH,CARB HEATER | 27010 | 27010-S001 | 1 | (OPTION) | |
DIAPHRAGM | 43028 | 43028-S008 | 1 | ||
DIAPHRAGM | 43028A | 43028-S011 | 1 | ||
RING | 43058 | 43058-S001 | 1 | ||
RING | 43058A | 43058-S007 | 1 | ||
HOLDER-MAIN JET | 49123 | 49123-S006 | 1 | ||
RING-SNAP,MULTIPLE JET | 92033 | 92033-S008 | 1 | ||
RING-SNAP | 92033A | 92033-S041 | 1 | ||
RING-SNAP | 92033B | 92033-S046 | 2 | ||
PIN | 92043 | 92043-S034 | 1 | ||
RING-O,ID:4.8 | 92055 | 92055-S003 | 1 | ||
RING-O | 92055A | 92055-S013 | 1 | ||
RING-O | 92055B | 92055-S044 | 1 | ||
RING-O | 92055C | 92055-S048 | 1 | ||
RING-O | 92055D | 92055-S049 | 1 | ||
RING-O | 92055E | 92055-S058 | 1 | ||
JET-MAIN,#142.5 | 92063 | 92063-S010 | 1 | ||
JET-MAIN,#62.5 | 92063A | 92063-S011 | 1 | ||
JET-PILOT,#22.5 | 92064 | 92064-S008 | 1 | ||
JET-PILOT,#165 | 92064A | 92064-S009 | 1 | ||
PLUG | 92066 | 92066-S027 | 1 | ||
BALL | 92140 | 92140-S005 | 1 | ||
SPRING,THROTTLE SCREW | 92145 | 92145-S009 | 1 | ||
SPRING,THROTTLE SCREW | 92145A | 92145-S010 | 1 | ||
SPRING | 92145B | 92145-S097 | 1 | ||
SPRING | 92145C | 92145-S113 | 1 | ||
SPRING | 92145D | 92145-S125 | 1 | ||
SPRING | 92145E | 92145-S126 | 1 | ||
SPRING | 92145F | 92145-S127 | 1 | ||
CLAMP,CARB OVERFLOW HOSE | 92171 | 92171-S012 | 1 | ||
CLAMP | 92171A | 92171-S019 | 1 | ||
CLAMP,WIRING HARNESS | 92171B | 92171-S081 | 1 | ||
CLAMP | 92171C | 92171-S110 | 1 | ||
CLAMP | 92171D | 92171-S111 | 1 | ||
SCREW | 92172 | 92172-S002 | 1 | ||
SCREW | 92172A | 92172-S047 | 2 | ||
SCREW | 92172B | 92172-S048 | 1 | ||
SCREW | 92172C | 92172-S049 | 2 | ||
SCREW | 92172D | 92172-S057 | 3 | ||
SCREW | 92172E | 92172-S139 | 2 | ||
SCREW | 92172F | 92172-S145 | 1 | ||
SCREW | 92172G | 92172-S199 | 1 | ||
TUBE,AIR VENT | 92191 | 92191-S069 | 1 | ||
TUBE,4.5X8X400 | 92191A | 92191-S076 | 1 | ||
WASHER | 92200 | 92200-S019 | 1 | ||
WASHER | 92200A | 92200-S021 | 1 | ||
WASHER | 92200B | 92200-S083 | 1 | ||
WASHER | 92200C | 92200-S181 | 1 | ||
CARBURETOR-ASSY | 15003 | 15003-S010 | 1 | US | |
CARBURETOR-ASSY | 15003A | 15003-S013 | 1 | CA |
