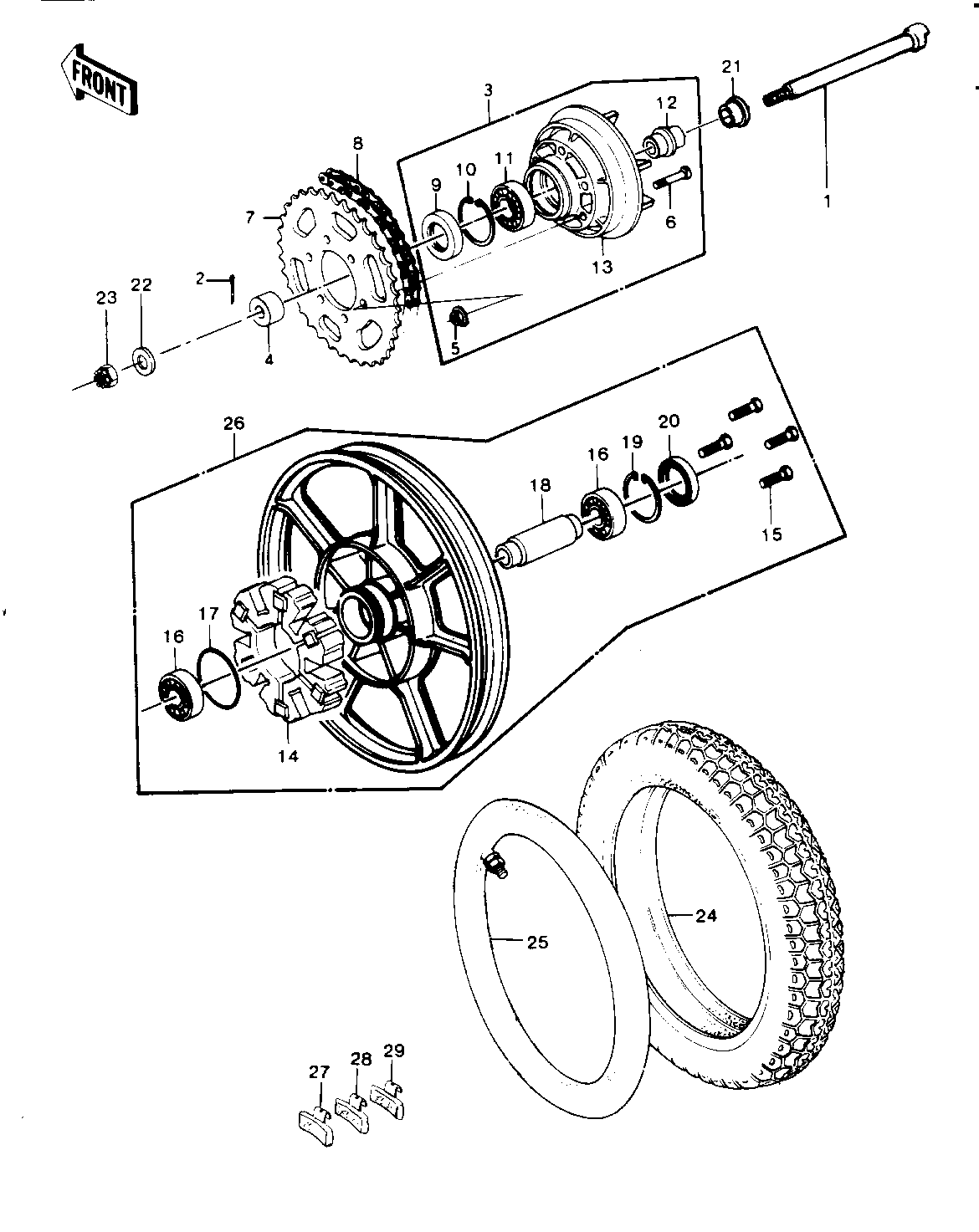

1980 Classic - REAR WHEEL/HUB/BRAKE/CHAIN
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
AXLE,REAR | 1 | 42031-034 | 1 | ||
PIN-COTTER,4.0X35 | 2 | 550D4035 | 1 | ||
COUPLING ASSY,RR HUB | 3 | 42008-040 | 1 | ||
COLLAR,REAR AXLE | 4 | 42032-071 | 1 | ||
NUT,10MM | 5 | 92015-1415 | 6 | ||
BOLT,10X49 | 6 | 92001-4009 | 6 | ||
REAR SPROCKET,33T | 7 | 42041-1010 | 1 | ||
DR CHAIN 630X92 | 8 | 92057-107 | 1 | EK630 | |
OIL SEAL | 9 | 92050-027 | 1 | ||
CIRCLIP,62M/M | 10 | 92033-1044 | 1 | ||
BALL BEARING,#6206 | 11 | 601B6206 | 1 | ||
SLEEVE,RR HUB COUPLNG | 12 | 42036-033 | 1 | ||
SHOCK DAMPER,REAR HUB | 14 | 42014-033 | 1 | ||
BOLT,HEX HEAD,10X30 | 15 | 92001-1173 | 4 | ||
BEARING,BALL,#6304ZZ | 16 | 601B6304ZZ | 2 | ||
"0" RING,65MM | 17 | 671B2565 | 1 | ||
COLLAR,RR HUB BEARING | 18 | 42010-040 | 1 | ||
RING,SNAP,56.2M/M | 19 | 92033-1043 | 1 | ||
OIL SEAL WTC35527 | 20 | 92052-006 | 1 | ||
COLLAR, REAR AXLE | 21 | 92027-1177 | 1 | ||
WASHER,PLAIN,20MM | 22 | 92022-248 | 1 | ||
NUT CASTLE,18MM | 23 | 42045-018 | 1 | ||
TIRE 510-16 MT90 R | 24 | 41021-072 | 1 | MT90-16T EAGLE A/T | |
TUBE 510-16 | 25 | K41022-1651 | 1 | ||
SOLID WHEEL ASSY,REAR | 26 | 41073-1085 | 1 | ||
BALANCER-WHEEL,10G | 27 | 41075-1011 | AR | ||
BALANCER-WHEEL,20G | 28 | 41075-1012 | AR | ||
BALANCER-WHEEL,30G | 29 | 41075-1013 | AR |
