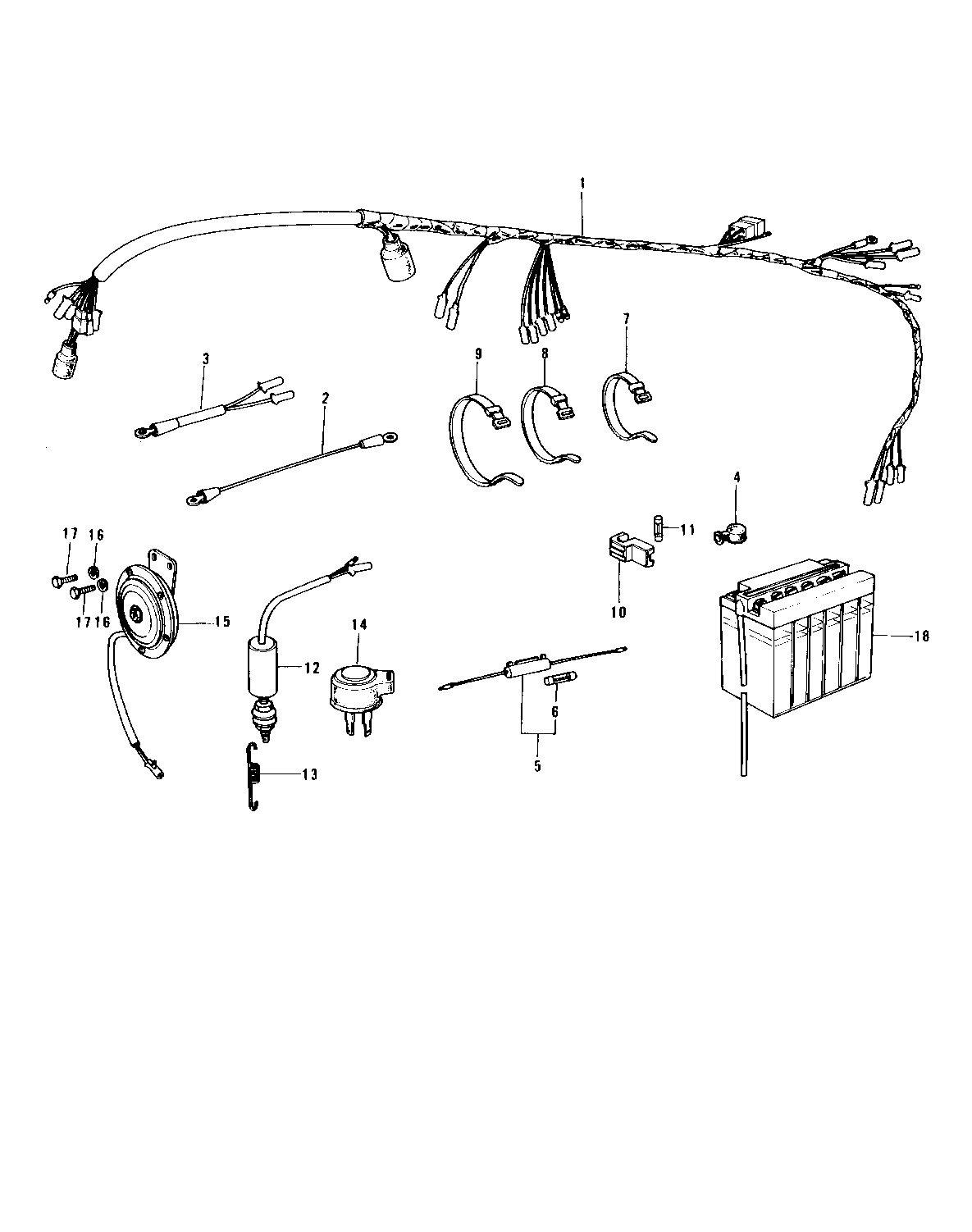

1974 Mach II - CHASSIS ELECTRICAL EQUIPMENT ('74-'75 S3
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
WIRING HARNESS,MAIN | 1 | 26001-104 | 1 | ||
UNAVAILABLE IN PRICE BOOK | 2 | 26010-107 | 1 | S3 | |
WIRE-LEAD | 2 | 26011-084 | 1 | S3-A | |
WIRE,BATTERY LEAD | 3 | 26010-033 | 1 | ||
CAP BAT TERMINAL RUBB | 4 | 92073-001 | 1 | ||
FUSE ASSY | 5 | 26004-013 | 1 | ||
FUSE 20A | 6 | 26006-002 | 1 | ||
BAND,SHORT | 7 | 92072-030 | 6 | ||
BAND,MIDDLE | 8 | 92072-031 | 5 | ||
BAND,WIRING HARNESS | 9 | 92072-056 | 2 | ||
HOLDER,SPARE FUSE | 10 | 26016-002 | 1 | ||
FUSE 20A | 11 | 26006-002 | 2 | ||
SWITCH-BRAKE LAMP | 12 | 27010-020 | 1 | S3 | |
SWITCH-BRAKE LAMP | 12 | 27010-015 | 1 | S3-A | |
SPRING-BRAKE LAMP SW | 13 | 27011-013 | 1 | ||
RELAY-TURN SIGNAL | 14 | 27002-011 | 1 | ||
HORN | 15 | 27003-042 | 1 | ||
WASHER SPRING 8MM | 16 | 461F0800 | 2 | ||
BOLT-SMALL-UPSET,8X16 | 17 | 115G0816 | 2 | ||
FB BAT 12N5.5-4A | 18 | 26012-022 | 1 | 12N5.5-4A |
WIRING HARNESS,MAIN | |
REF # | 1 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
UNAVAILABLE IN PRICE BOOK | |
REF # | 2 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | S3 |
WIRE-LEAD | |
REF # | 2 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | S3-A |
WIRE,BATTERY LEAD | |
REF # | 3 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
CAP BAT TERMINAL RUBB | |
REF # | 4 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
FUSE ASSY | |
REF # | 5 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
FUSE 20A | |
REF # | 6 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BAND,SHORT | |
REF # | 7 |
---|---|
PART NUMBER | |
QUANTITY | 6 |
DESTINATION | |
REMARKS |
BAND,MIDDLE | |
REF # | 8 |
---|---|
PART NUMBER | |
QUANTITY | 5 |
DESTINATION | |
REMARKS |
BAND,WIRING HARNESS | |
REF # | 9 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
HOLDER,SPARE FUSE | |
REF # | 10 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
FUSE 20A | |
REF # | 11 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
SWITCH-BRAKE LAMP | |
REF # | 12 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | S3 |
SWITCH-BRAKE LAMP | |
REF # | 12 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | S3-A |
SPRING-BRAKE LAMP SW | |
REF # | 13 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
RELAY-TURN SIGNAL | |
REF # | 14 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
HORN | |
REF # | 15 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WASHER SPRING 8MM | |
REF # | 16 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
BOLT-SMALL-UPSET,8X16 | |
REF # | 17 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
FB BAT 12N5.5-4A | |
REF # | 18 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | 12N5.5-4A |
