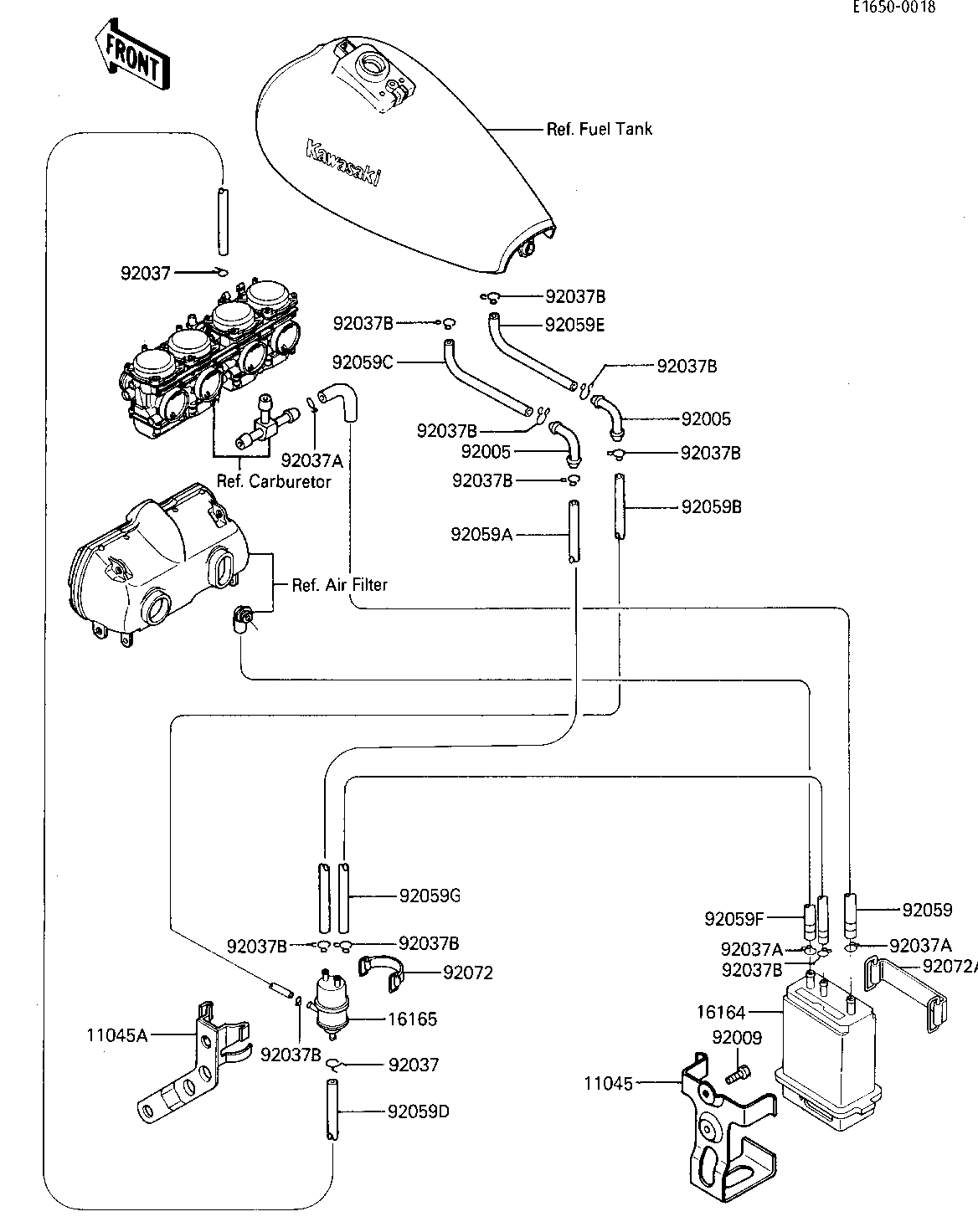

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BRACKET,CANISTER | 11045 | 11044-1876 | 1 | CA | |
BRACKET,SEPARATOR | 11045A | 11044-1877 | 1 | CA | |
CANISTER | 16164 | 16164-1052 | 1 | CA | |
SEPARATOR | 16165 | 16165-1001 | 1 | CA | |
FITTING | 92005 | 92005-1147 | 2 | CA | |
SCREW,TAPPING,6MM | 92009 | 92009-1261 | 2 | CA | |
CLAMP-PIPE | 92037 | 92037-072 | 2 | CA | |
CLAMP-HOSE | 92037A | 92037-1104 | 3 | CA | |
CLAMP,CHAIN OILER | 92037B | 92037-147 | 10 | CA | |
TUBE,7X12X1060,GREEN | 92059 | 92059-1421 | 1 | CA | |
TUBE,5X10X320,BLUE | 92059A | 92059-1499 | 1 | CA | |
TUBE,5X10X430,RED | 92059B | 92059-1501 | 1 | CA | |
TUBE,5X10X510,BLUE | 92059C | 92059-1527 | 1 | CA | |
TUBE,4X9X640,WHITE | 92059D | 92059-1574 | 1 | CA | |
TUBE | 92059E | 92059-1606 | 1 | CA | |
TUBE | 92059F | 92059-1710 | 1 | CA | |
TUBE | 92059G | 92059-1711 | 1 | CA | |
BAND,TOOL | 92072 | 92072-066 | 1 | CA | |
CABAND,BATTERY | 92072A | 92072-071 | 1 |
BRACKET,CANISTER | |
REF # | 11045 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | CA |
BRACKET,SEPARATOR | |
REF # | 11045A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | CA |
CANISTER | |
REF # | 16164 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | CA |
SEPARATOR | |
REF # | 16165 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | CA |
FITTING | |
REF # | 92005 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS | CA |
SCREW,TAPPING,6MM | |
REF # | 92009 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS | CA |
CLAMP-PIPE | |
REF # | 92037 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS | CA |
CLAMP-HOSE | |
REF # | 92037A |
---|---|
PART NUMBER | |
QUANTITY | 3 |
DESTINATION | |
REMARKS | CA |
CLAMP,CHAIN OILER | |
REF # | 92037B |
---|---|
PART NUMBER | |
QUANTITY | 10 |
DESTINATION | |
REMARKS | CA |
TUBE,7X12X1060,GREEN | |
REF # | 92059 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | CA |
TUBE,5X10X320,BLUE | |
REF # | 92059A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | CA |
TUBE,5X10X430,RED | |
REF # | 92059B |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | CA |
TUBE,5X10X510,BLUE | |
REF # | 92059C |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | CA |
TUBE,4X9X640,WHITE | |
REF # | 92059D |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | CA |
TUBE | |
REF # | 92059E |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | CA |
TUBE | |
REF # | 92059F |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | CA |
TUBE | |
REF # | 92059G |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | CA |
BAND,TOOL | |
REF # | 92072 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | CA |
CABAND,BATTERY | |
REF # | 92072A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
