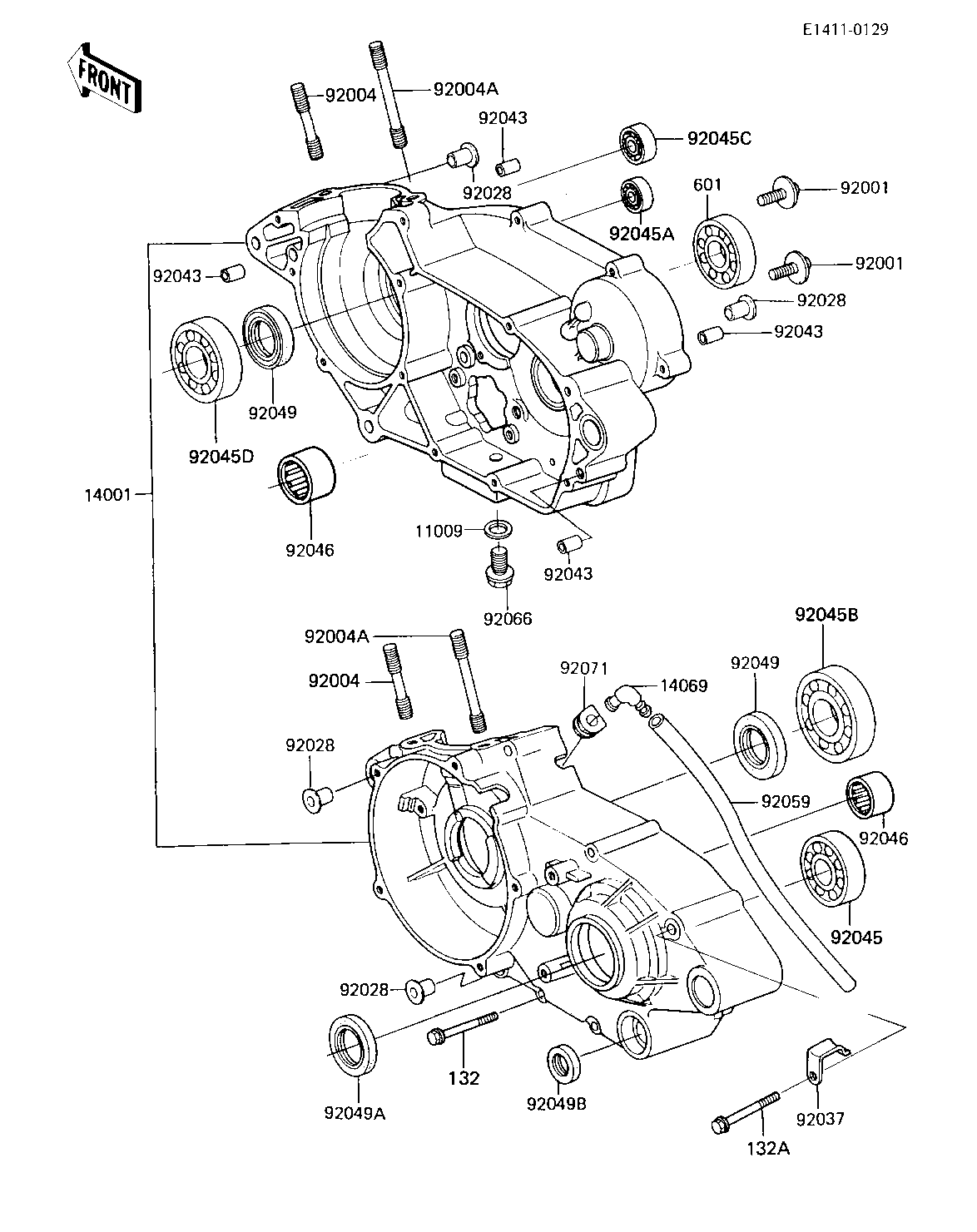

Parts Diagrams
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
Parts Diagrams |
| ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
|---|---|---|---|---|---|
| GASKET CHECK VALVE | 11009 | 92065-058 | 1 | ||
| SET-CRANKCASE | 14001 | 14001-5184 | 1 | ||
| BREATHER ASSY | 14069 | 14069-1001 | 1 | ||
| BOLT,CLUTCH SPR FITT | 92001 | 92001-1066 | 2 | ||
| STUD,8X25 | 92004 | 92004-1008 | 2 | ||
| STUD | 92004A | 92004-1132 | 2 | ||
| BUSHING,CRANKCASE | 92028 | 92028-1133 | 4 | ||
| CLAMP,HARNESS | 92037 | 92037-1318 | 1 | ||
| PIN-DOWEL | 92043 | 92042-007 | 4 | ||
| BEARING,BALL | 92045 | 92045-1007 | 1 | ||
| BEARING-BALL | 92045A | 92045-1211 | 1 | ||
| BEARING,BALL,#6305SH | 92045B | 92045-1024 | 1 | ||
| BEARING-BALL | 92045C | 92045-1212 | 1 | ||
| BEARING-BALL,63/22T2 | 92045D | 92045-1134 | 1 | ||
| BEARING-NEEDLE,HMK15 | 92046 | 92046-1058 | 2 | ||
| OIL SEAL,TCJ20407 | 92049 | 92049-1052 | 2 | ||
| OIL SEAL SC25376 | 92049A | 92050-013 | 1 | ||
| OIL SEAL,TB13225.5 | 92049B | 92051-005 | 1 | ||
| TUBE,6X9X750 | 92059 | 92059-1372 | 1 | ||
| PLUG | 92066 | 92066-1241 | 1 | ||
| GROMMET | 92071 | 92071-042 | 1 | ||
| BOLT-FLANGED-SMALL | 132 | 132G0640 | 10 | ||
| BOLT-FLANGED-SMALL | 132A | 132G0665 | 1 | ||
| BEARING BALL #6303 | 601 | 601B6303 | 1 |
| GASKET CHECK VALVE | |
| REF # | 11009 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| SET-CRANKCASE | |
| REF # | 14001 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| BREATHER ASSY | |
| REF # | 14069 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| BOLT,CLUTCH SPR FITT | |
| REF # | 92001 |
|---|---|
| PART NUMBER | |
| QUANTITY | 2 |
| DESTINATION | |
| REMARKS | |
| STUD,8X25 | |
| REF # | 92004 |
|---|---|
| PART NUMBER | |
| QUANTITY | 2 |
| DESTINATION | |
| REMARKS | |
| STUD | |
| REF # | 92004A |
|---|---|
| PART NUMBER | |
| QUANTITY | 2 |
| DESTINATION | |
| REMARKS | |
| BUSHING,CRANKCASE | |
| REF # | 92028 |
|---|---|
| PART NUMBER | |
| QUANTITY | 4 |
| DESTINATION | |
| REMARKS | |
| CLAMP,HARNESS | |
| REF # | 92037 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| PIN-DOWEL | |
| REF # | 92043 |
|---|---|
| PART NUMBER | |
| QUANTITY | 4 |
| DESTINATION | |
| REMARKS | |
| BEARING,BALL | |
| REF # | 92045 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| BEARING-BALL | |
| REF # | 92045A |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| BEARING,BALL,#6305SH | |
| REF # | 92045B |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| BEARING-BALL | |
| REF # | 92045C |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| BEARING-BALL,63/22T2 | |
| REF # | 92045D |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| BEARING-NEEDLE,HMK15 | |
| REF # | 92046 |
|---|---|
| PART NUMBER | |
| QUANTITY | 2 |
| DESTINATION | |
| REMARKS | |
| OIL SEAL,TCJ20407 | |
| REF # | 92049 |
|---|---|
| PART NUMBER | |
| QUANTITY | 2 |
| DESTINATION | |
| REMARKS | |
| OIL SEAL SC25376 | |
| REF # | 92049A |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| OIL SEAL,TB13225.5 | |
| REF # | 92049B |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| TUBE,6X9X750 | |
| REF # | 92059 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| PLUG | |
| REF # | 92066 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| GROMMET | |
| REF # | 92071 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| BOLT-FLANGED-SMALL | |
| REF # | 132 |
|---|---|
| PART NUMBER | |
| QUANTITY | 10 |
| DESTINATION | |
| REMARKS | |
| BOLT-FLANGED-SMALL | |
| REF # | 132A |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
| BEARING BALL #6303 | |
| REF # | 601 |
|---|---|
| PART NUMBER | |
| QUANTITY | 1 |
| DESTINATION | |
| REMARKS | |
