Parts Diagrams
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
Parts Diagrams |
11061
11061
13272
13272
44005
44006
44013
44013
44024
44024
44025
44025
44026
44026
44026A
44026A
44029
44029
44029A
44029A
44037
44039
44071
44071A
55020
55020
92033
92033
92048
92049
92049
92055
92055
92093
92093
92152
92152
92154
92154
92154A
92154A
132

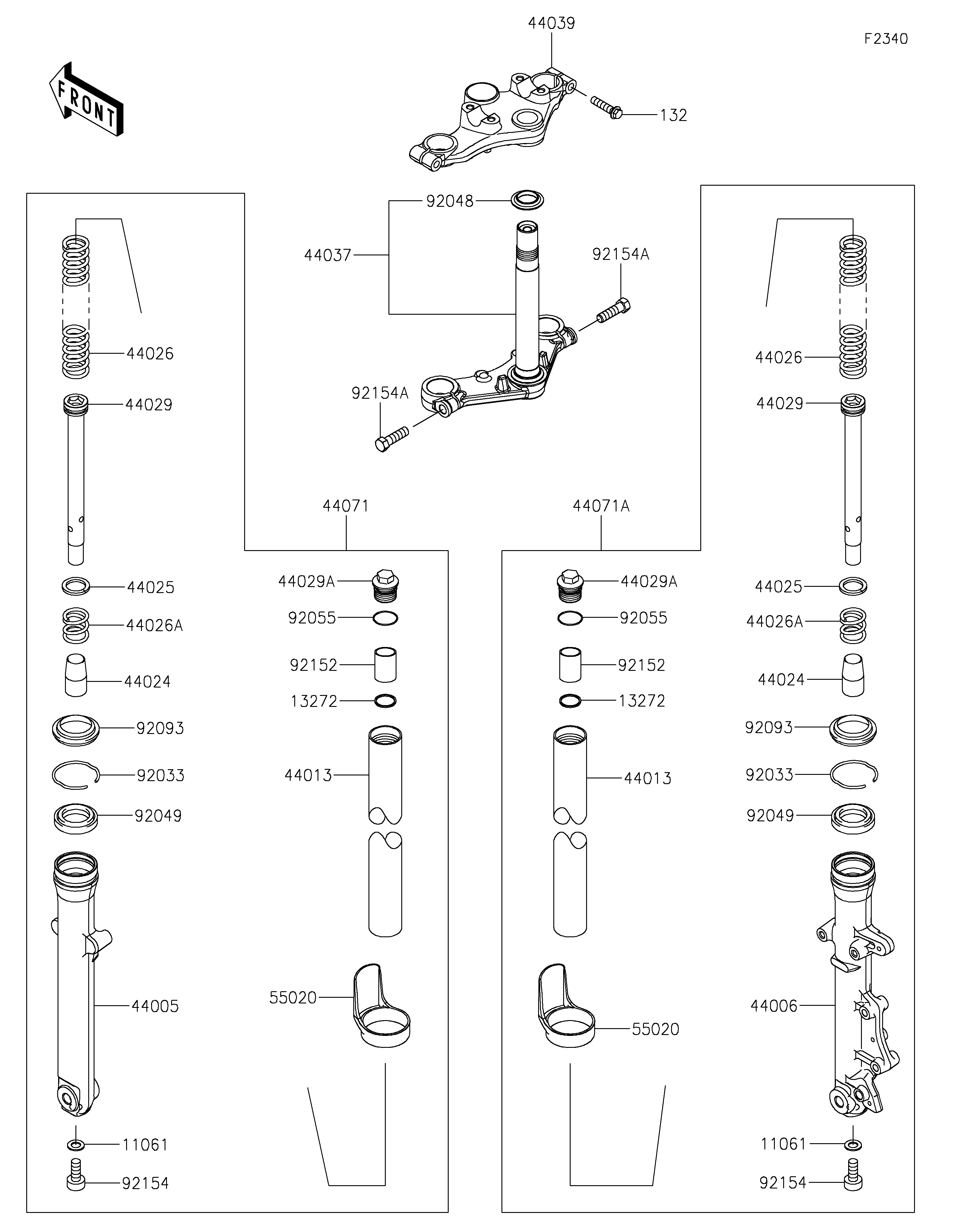

| ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
|---|---|---|---|---|---|
| GASKET | 11061 | 11061-1391 | 2 | ||
| PLATE | 13272 | 13272-3784 | 2 | ||
| PIPE-LEFT FORK OUTER | 44005 | 44005-0125 | 1 | ||
| PIPE-RIGHT FORK OUTER | 44006 | 44006-0128 | 1 | ||
| PIPE-FORK INNER | 44013 | 44013-0369 | 2 | ||
| CAP-OIL-LOCK | 44024 | 44024-0017 | 2 | ||
| RING-FORK PISTON | 44025 | 44025-0015 | 2 | ||
| SPRING-FRONT FORK | 44026 | 44026-0259 | 2 | ||
| SPRING-FRONT FORK | 44026A | 44026-0260 | 2 | ||
| SEAT-FORK SPRING | 44029 | 44029-0025 | 2 | ||
| SEAT-FORK SPRING | 44029A | 44029-0026 | 2 | ||
| HOLDER-FORK UNDER | 44037 | 44037-0202 | 1 | ||
| HOLDER-FORK UPPER | 44039 | 44039-0203 | 1 | ||
| DAMPER-ASSY,FORK,LH | 44071 | 44071-1776 | 1 | ||
| DAMPER-ASSY,FORK,RH | 44071A | 44071-1777 | 1 | ||
| GUARD,FORK | 55020 | 55020-2620 | 2 | ||
| RING-SNAP | 92033 | 92033-0828 | 2 | ||
| RACE | 92048 | 92048-0043 | 1 | ||
| SEAL-OIL | 92049 | 92049-0854 | 2 | ||
| RING-O | 92055 | 92055-0989 | 2 | ||
| SEAL | 92093 | 92093-0755 | 2 | ||
| COLLAR | 92152 | 92152-2749 | 2 | ||
| BOLT | 92154 | 92154-4201 | 2 | ||
| BOLT,10X35 | 92154A | 92154-4202 | 2 | ||
| BOLT-FLANGED-SMALL,8X35 | 132 | 132BA0835 | 2 |
