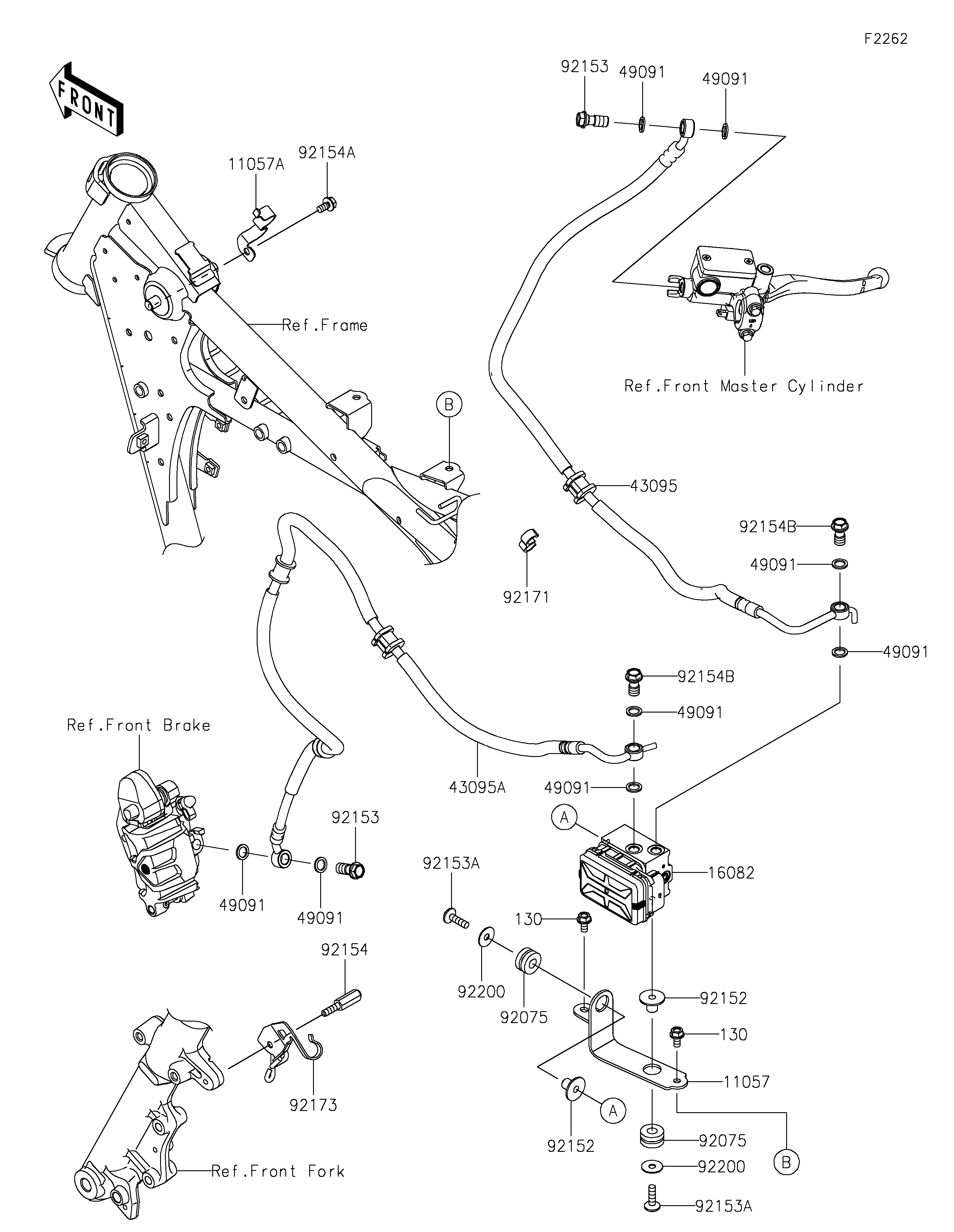

Parts Diagrams
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
OWNER CENTER |
Welcome, Kawasaki owners. Access the information and tools you need to get the most out of your vehicle.
Parts Diagrams |
11057
11057A
16082
43095
43095A
49091
49091
49091
49091
49091
49091
49091
49091
92075
92075
92152
92152
92153
92153
92153A
92153A
92154
92154A
92154B
92154B
92171
92173
92200
92200
130
130
| ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
|---|---|---|---|---|---|
| BRACKET,ABS UNIT | 11057 | 11057-4469 | 1 | ||
| BRACKET | 11057A | 11057-4480 | 1 | ||
| PUMP-ASSY-OIL,ABS,10ML | 16082 | 16082-0856 | 1 | ||
| HOSE-BRAKE,ABS UNIT-M/C | 43095 | 43095-2312 | 1 | ||
| HOSE-BRAKE,ABS UNIT-CALIPER | 43095A | 43095-2313 | 1 | ||
| WASHER-SEAL,10.1X14.5X1.5 | 49091 | 49091-0001 | 8 | ||
| DAMPER | 92075 | 92075-209 | 2 | ||
| COLLAR | 92152 | 92152-2746 | 2 | ||
| BOLT,OIL,L=23 | 92153 | 92153-0029 | 2 | ||
| BOLT,SOCKET,6X22 | 92153A | 92153-0574 | 2 | ||
| BOLT,6X20 | 92154 | 92154-1020 | 1 | ||
| BOLT,FLANGED,6X12 | 92154A | 92154-2776 | 1 | ||
| BOLT | 92154B | 92154-4284 | 2 | ||
| CLAMP | 92171 | 92171-1184 | 1 | ||
| CLAMP | 92173 | 92173-2422 | 1 | ||
| WASHER,6.5X20X1 | 92200 | 92200-2409 | 2 | ||
| BOLT-FLANGED,6X12 | 130 | 130BA0612 | 2 |
