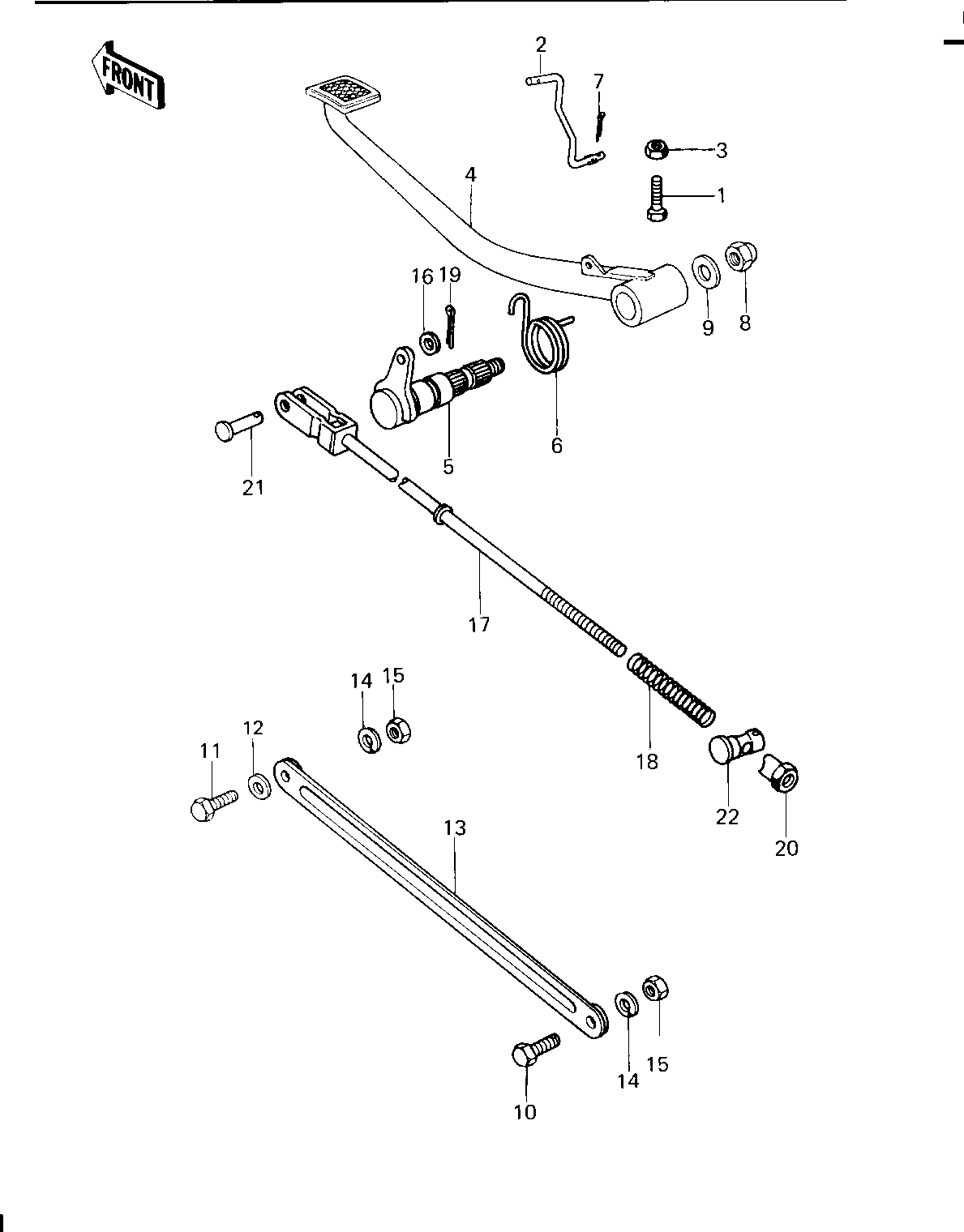

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
BOLT-UPSET,6X20 | 1 | 112G0620 | 1 | ||
HOOK,BRAKE SWITCH | 2 | 27012-1003 | 1 | ||
NUT 6MM | 3 | 311B0600 | 1 | ||
PEDAL BRAKE | 4 | 43001-1009 | 1 | ||
SHAFT,BRAKE PEDAL | 5 | 43004-012 | 1 | ||
SPRING,BRAKE PEDAL | 6 | 43005-022 | 1 | ||
PIN COTTER 1.6X10 | 7 | 550D1610 | 1 | ||
NUT,CAP AND LOCK,8MM | 8 | 92019-013 | 1 | ||
WASHER,8.5X20X1.6 | 9 | 92022-1561 | 1 | ||
BOLT,HEX HEAD 10X35 | 10 | 92001-1252 | 1 | ||
BOLT,HEX HEAD,10X25 | 11 | 113G1025 | 1 | ||
WASHER PLAIN 10MM | 12 | 410B1000 | 1 | ||
TORQUE LINK REAR BRK | 13 | 43007-016 | 1 | ||
WASHER SPRING 10MM | 14 | 461F1000 | 2 | ||
NUT,LOCK,10MM | 15 | 92019-021 | 2 | ||
WASHER PLAIN 6MM | 16 | 410B0600 | 1 | ||
ROD-BRAKE | 17 | 43011-009 | 1 | ||
SPRING,BRAKE ROD | 18 | 43012-001 | 1 | ||
PIN COTTER 2.0X15 | 19 | 550D2015 | 1 | ||
NUT-BRAKE ROD ADJUST | 20 | 92015-042 | 1 | ||
PIN-BRAKE ROD FITTING | 21 | 92043-064 | 1 | ||
PIN-BRAKE ROD | 22 | 92043-065 | 1 |
BOLT-UPSET,6X20 | |
REF # | 1 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
HOOK,BRAKE SWITCH | |
REF # | 2 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
NUT 6MM | |
REF # | 3 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PEDAL BRAKE | |
REF # | 4 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
SHAFT,BRAKE PEDAL | |
REF # | 5 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
SPRING,BRAKE PEDAL | |
REF # | 6 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PIN COTTER 1.6X10 | |
REF # | 7 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
NUT,CAP AND LOCK,8MM | |
REF # | 8 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WASHER,8.5X20X1.6 | |
REF # | 9 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT,HEX HEAD 10X35 | |
REF # | 10 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BOLT,HEX HEAD,10X25 | |
REF # | 11 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WASHER PLAIN 10MM | |
REF # | 12 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
TORQUE LINK REAR BRK | |
REF # | 13 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
WASHER SPRING 10MM | |
REF # | 14 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
NUT,LOCK,10MM | |
REF # | 15 |
---|---|
PART NUMBER | |
QUANTITY | 2 |
DESTINATION | |
REMARKS |
WASHER PLAIN 6MM | |
REF # | 16 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
ROD-BRAKE | |
REF # | 17 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
SPRING,BRAKE ROD | |
REF # | 18 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PIN COTTER 2.0X15 | |
REF # | 19 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
NUT-BRAKE ROD ADJUST | |
REF # | 20 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PIN-BRAKE ROD FITTING | |
REF # | 21 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
PIN-BRAKE ROD | |
REF # | 22 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
