11011
11011
11011A
11011A
11013
11013
11043
11043
11043A
11043A
13091
13091
14073
14073
14073A
14073A
14073B
14073B
14073C
14073C
92002
92002
92037B
92037B
92037B
92037B
92037C
92037C
92059
92059
92059C
92059C
130
130
130
130
130A
130A
130A
130A
224
224
92093
92093

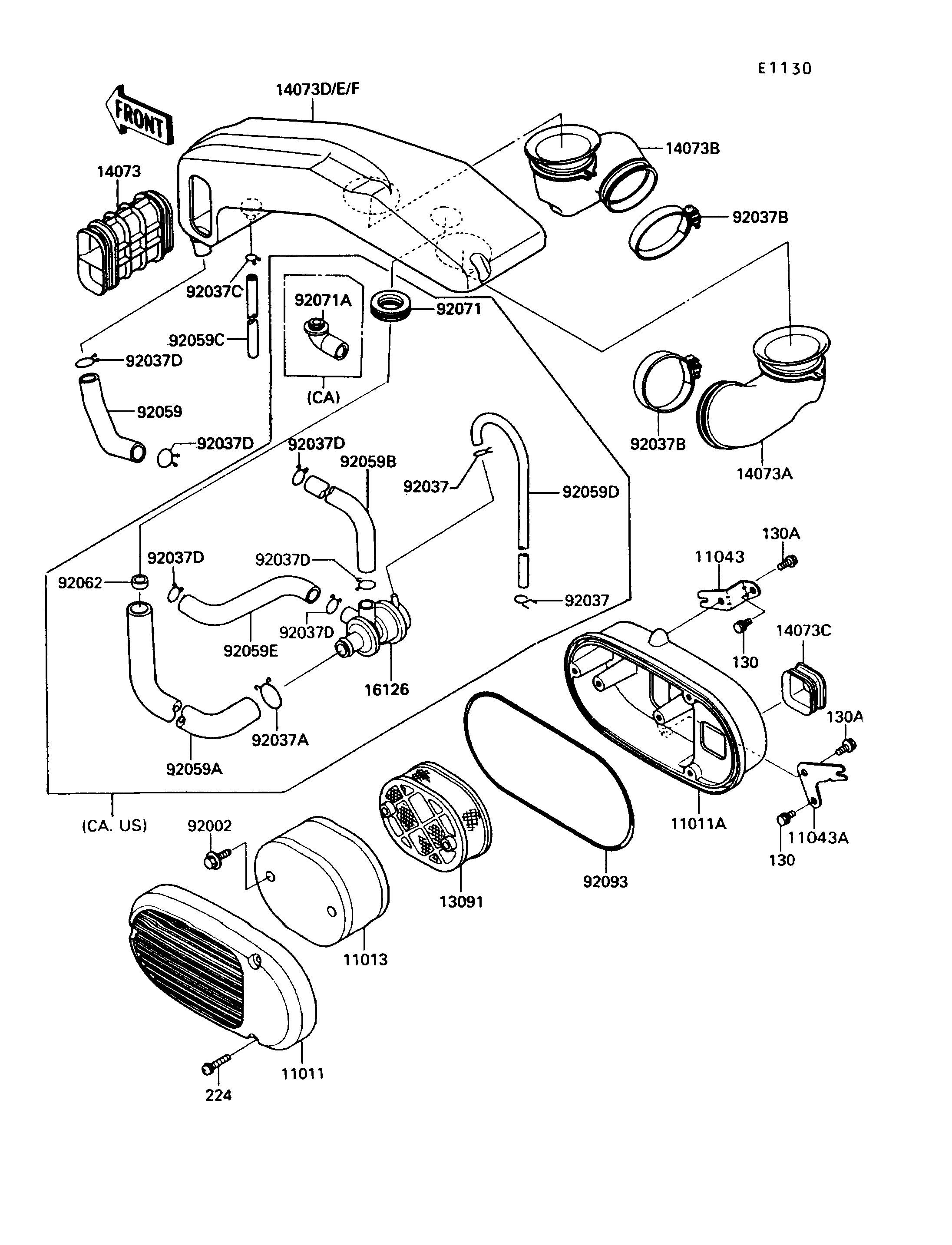

Part Item Information
ITEM NAME REF # PART NUMBER QUANTITY DESTINATION REMARKS
CASE-AIR FILTER,OUTSIDE 11011 11011-1181 2
CASE-AIR FILTER,INSIDE 11011A 11011-1225 2
ELEMENT-AIR FILTER 11013 11013-1122 2
BRACKET,AIR FILTER CASE 11043 11043-1181 2
BRACKET,AIR FILTER CASE 11043A 11043-1975 2
HOLDER,ELEMENT 13091 13091-1345 2
DUCT,AIR FILTER 14073 14073-1197 2
DUCT,FR,CARBURATOR 14073A 14073-1199 1
DUCT,RR,CARBURATOR 14073B 14073-1200 1
DUCT,INLET 14073C 14073-1209 2
BOLT,6X25 92002 92002-1137 4
CLAMP 92037B 92037-115 2
CLAMP,TUBE 92037C 92037-147 1
TUBE,15X20X116 92059 92059-1512 1
TUBE 92059C 92059-1603 1
BOLT-FLANGED,6X10,BLACK 130 130C0610 4
BOLT-FLANGED,6X12 130A 130C0612 4
SCREW-PAN-WP-CROS 224 224C0630 6
SEAL,AIR FILTER 92093 92093-1177 2
DUCT,MAIN 14073D 14073-1281 1
DUCT,MAIN 14073E 14073-1282 1
DUCT,MAIN 14073F 14073-1283 1
VALVE,AIR SWITCH 16126 16126-1139 1
CLAMP,TUBE 92037 92037-072 2
CLAMP,TUBE 92037A 92037-1076 1
CLAMP,TUBE 92037D 92037-213 2
CLAMP,TUBE 92037D 92037-213 6
TUBE,19X25X600 92059A 92059-1537 1
TUBE 92059B 92059-1587 1
TUBE,4X9X330 92059D 92059-1617 1
TUBE 92059E 92059-1618 1
NOZZLE,7X20.3X10 92062 92062-1061 1
GROMMET,AIR FILTER 92071 92071-1013 1
GROMMET,AIR FILTER 92071A 92071-1114 1
