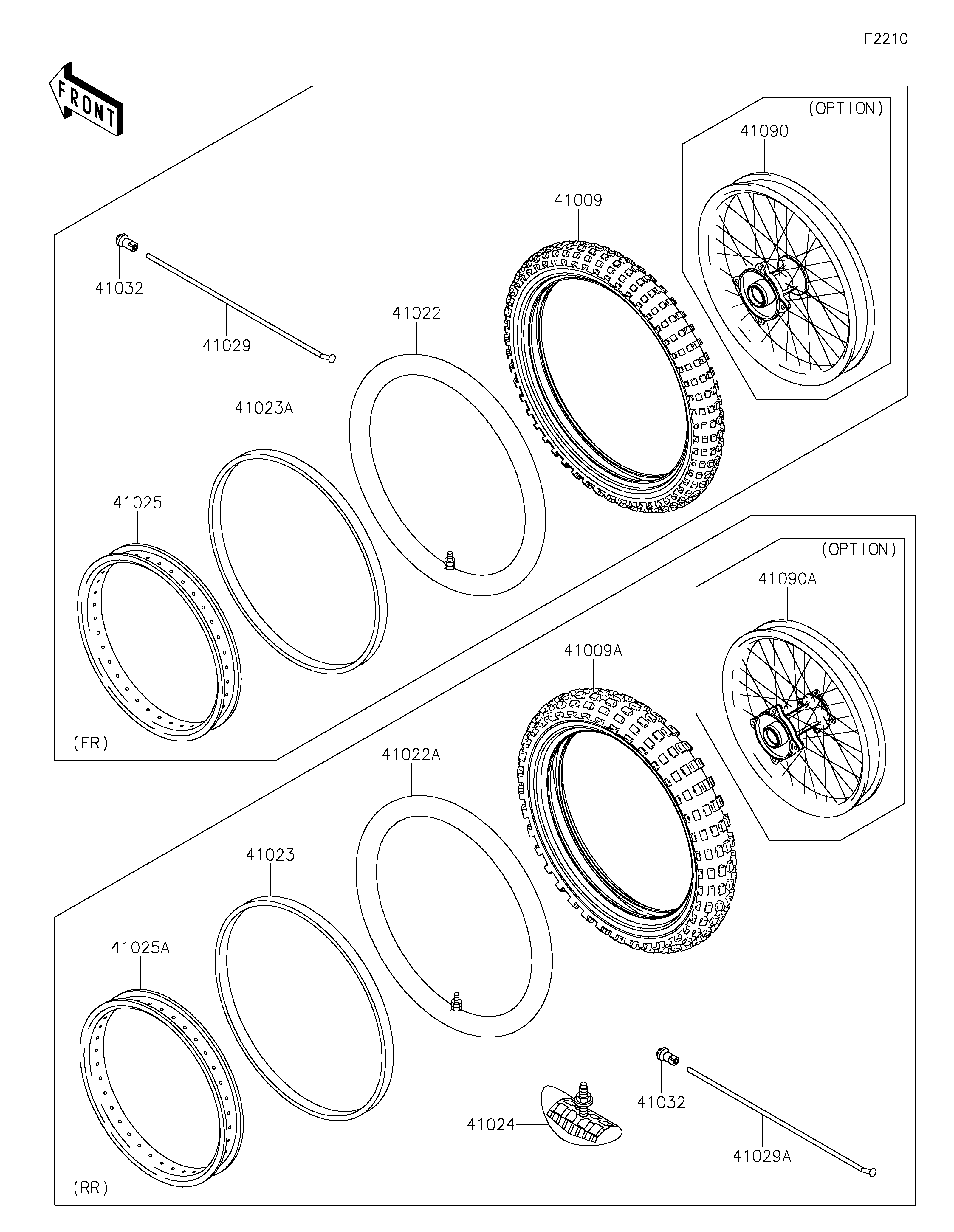

Parts Diagrams |
ITEM NAME | REF # | PART NUMBER | QUANTITY | DESTINATION | REMARKS |
---|---|---|---|---|---|
TIRE,FR,60/100-14 30M,D756F(D) | 41009 | 41009-0105 | 1 | ||
TIRE,RR,80/100-12 41M,D756F(D) | 41009A | 41009-0106 | 1 | ||
TUBE-TIRE,FR,60/100-14(D) | 41022 | 41022-1114 | 1 | ||
TUBE-TIRE,RR,80/100-12(D) | 41022A | 41022-1115 | 1 | ||
BAND-RIM,RR,80/100-12(D) | 41023 | 41023-1066 | 1 | ||
BAND-RIM,FR,80/100-14(D) | 41023A | 41023-1068 | 1 | ||
STOPPER-RIM,1.60-M(DUNLOP) | 41024 | 41024-010 | 1 | ||
RIM,FR,1.40X14,BLACK | 41025 | 41025-0129-WC | 1 | ||
RIM,RR,1.60X12,BLACK | 41025A | 41025-0130-WC | 1 | ||
SPOKE-INNER,FR,150MMX159D | 41029 | 41029-1302 | 28 | ||
SPOKE-INNER,RR,125.5MMX167D | 41029A | 41029-1303 | 28 | ||
NIPPLE-SPOKE | 41032 | 41032-1055 | 56 | ||
WHEEL,FR,1.40X14,BLACK | 41090 | 41090-0099-WC | 1 | (OPTION) | |
WHEEL,RR,1.60X12,BLACK | 41090A | 41090-0100-WC | 1 | (OPTION) |
TIRE,FR,60/100-14 30M,D756F(D) | |
REF # | 41009 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
TIRE,RR,80/100-12 41M,D756F(D) | |
REF # | 41009A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
TUBE-TIRE,FR,60/100-14(D) | |
REF # | 41022 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
TUBE-TIRE,RR,80/100-12(D) | |
REF # | 41022A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BAND-RIM,RR,80/100-12(D) | |
REF # | 41023 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
BAND-RIM,FR,80/100-14(D) | |
REF # | 41023A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
STOPPER-RIM,1.60-M(DUNLOP) | |
REF # | 41024 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
RIM,FR,1.40X14,BLACK | |
REF # | 41025 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
RIM,RR,1.60X12,BLACK | |
REF # | 41025A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS |
SPOKE-INNER,FR,150MMX159D | |
REF # | 41029 |
---|---|
PART NUMBER | |
QUANTITY | 28 |
DESTINATION | |
REMARKS |
SPOKE-INNER,RR,125.5MMX167D | |
REF # | 41029A |
---|---|
PART NUMBER | |
QUANTITY | 28 |
DESTINATION | |
REMARKS |
NIPPLE-SPOKE | |
REF # | 41032 |
---|---|
PART NUMBER | |
QUANTITY | 56 |
DESTINATION | |
REMARKS |
WHEEL,FR,1.40X14,BLACK | |
REF # | 41090 |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | (OPTION) |
WHEEL,RR,1.60X12,BLACK | |
REF # | 41090A |
---|---|
PART NUMBER | |
QUANTITY | 1 |
DESTINATION | |
REMARKS | (OPTION) |
