150
411
670
670A
670A
11051
13271
14044
14044
14044A
14044B
54012
59101
59401
59406
59406A
92002
92002A
92009
92009A
92015
92015
92022
92022A
92022A
92036
92036
92043
92066
92071
92077
92143
92145
92200

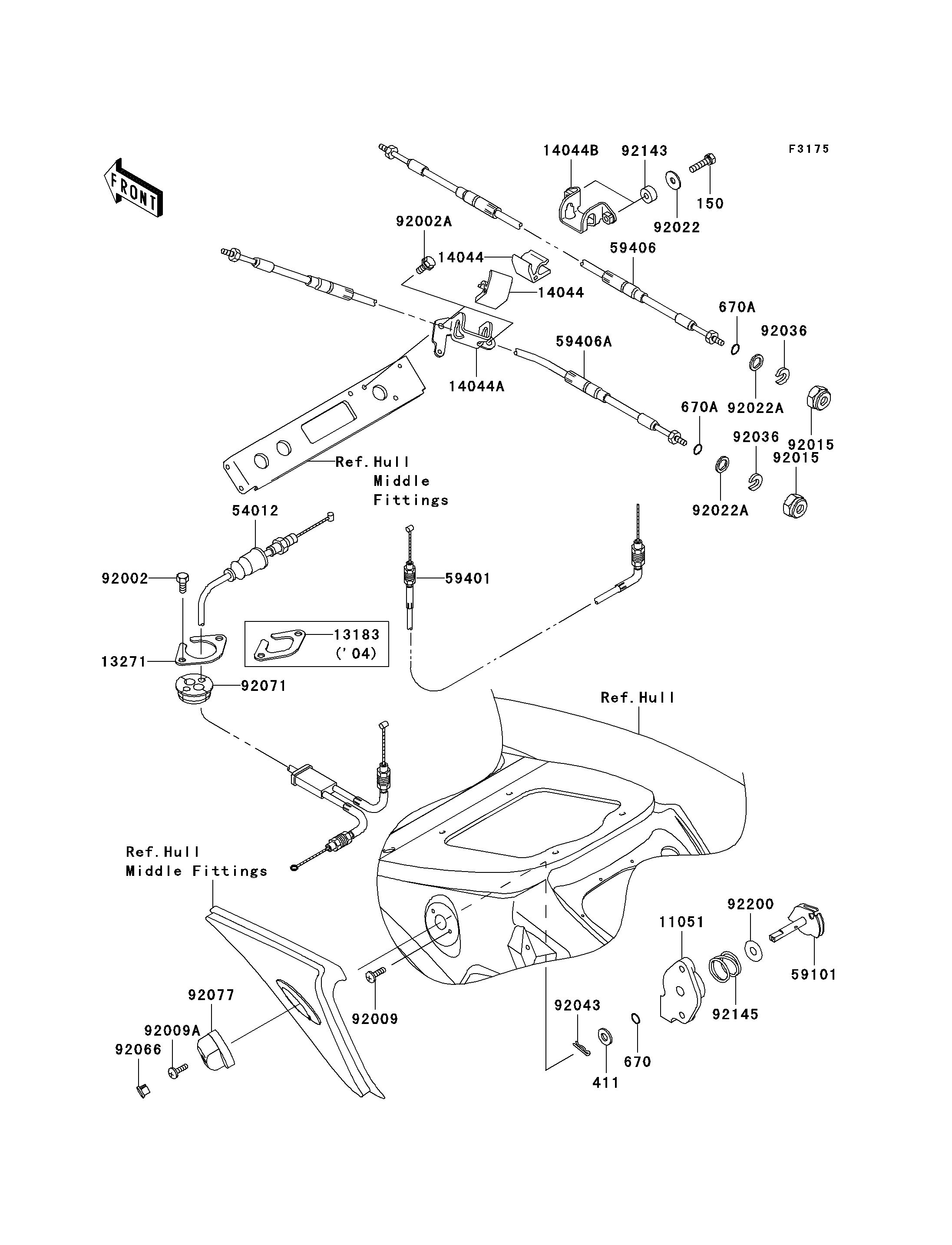

Part Item Information
ITEM NAME REF # PART NUMBER QUANTITY DESTINATION REMARKS
BOLT-WS,6X25 150 150R0625 2
WASHER-PLAIN,8MM 411 411S0800 1
O RING,8MM 670 670B1508 1
O RING,11MM 670A 670B2011 2
BRACKET,STARTER CABLE 11051 11051-3744 1
PLATE 13271 13271-3905 1
HOLDER-CABLE,STEERING 14044 14044-3714 2
HOLDER-CABLE,STEERING 14044A 14044-3717 1
HOLDER-CABLE,STEERING 14044B 14044-3749 1
CABLE-THROTTLE 54012 54012-3769 1
REEL 59101 59101-3715 1
CABLE-CHOKE 59401 59401-3728 1
CABLE-STRG 59406 59406-3778 1
CABLE-STRG,REVERSE 59406A 59406-3779 1
BOLT,6X16 92002 92002-3728 2
BOLT,6X20 92002A 92002-3755 2
SCREW,5X16 92009 92009-3789 2
SCREW,4X12 92009A 92009-3838 1
NUT,20MM 92015 92015-526 2
WASHER,6.5X20X1.5 92022 92022-3710 2
WASHER 92022A 92022-535 2
RING-SNAP 92036 92036-501 2
PIN 92043 92043-3752 1
PLUG,FUEL&CHOKE KNOB,F.BLACK 92066 92066-3770-6Z 1
GROMMET,HARNESS 92071 92071-3790 1
KNOB,FUEL&CHOKE,F.BLACK 92077 92077-3732-6Z 1
COLLAR,6.2X16X7.5 92143 92143-3769 2
SPRING 92145 92145-3712 1
WASHER,8.5X34X0.5 92200 92200-3770 1
