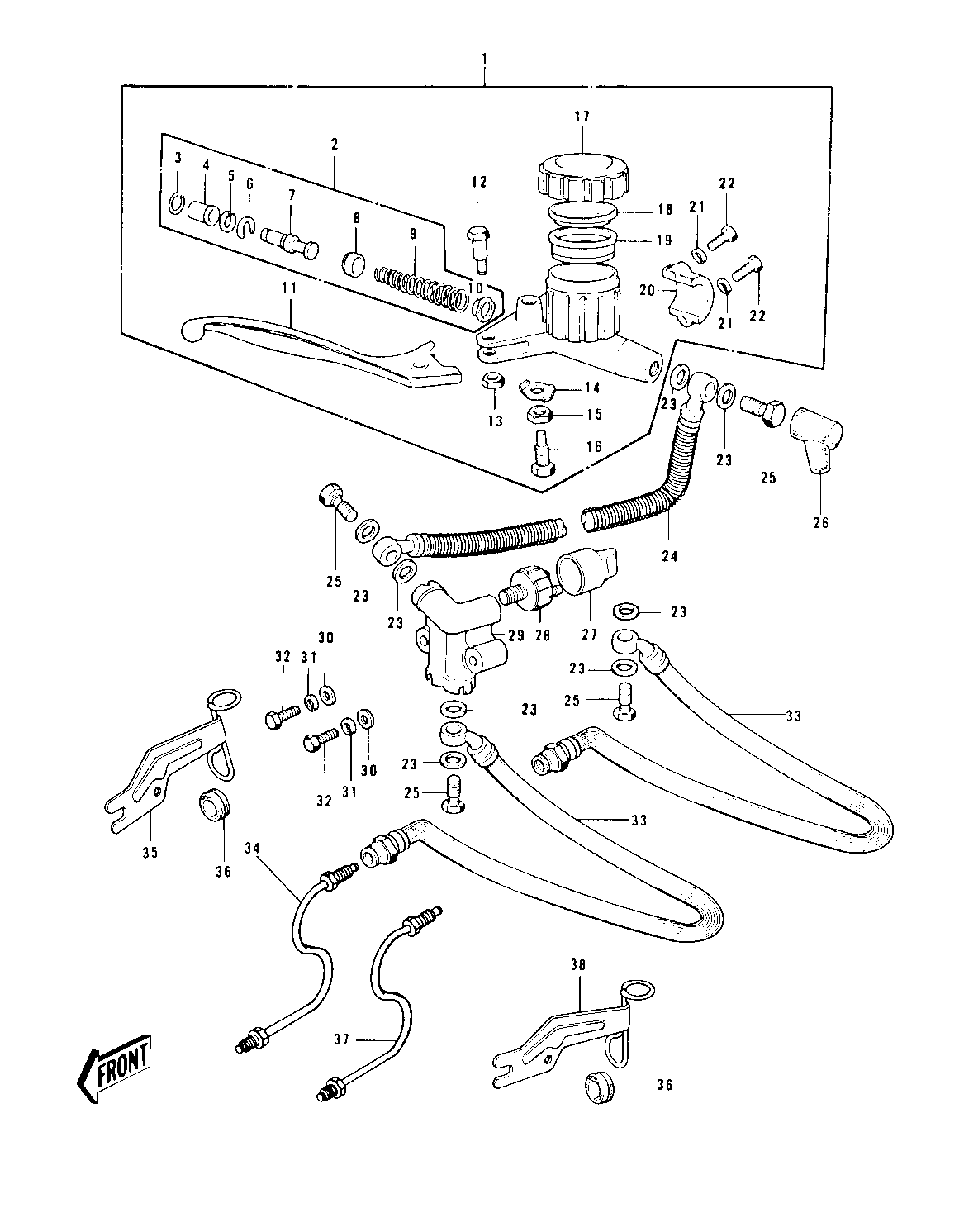

Part Item Information
ITEM NAME REF # PART NUMBER QUANTITY DESTINATION REMARKS
CYLINDER ASSY,MASTER 1 43015-018 1
REPAIR ASY,MASTER CY 2 43073-005 1
STOPPER-BOOTS 3 43025-001 1
BOOTS 4 43024-001 1
CIRCLIP,18MM 5 481J1800 1
STOPPER-PISTON 6 43022-001 1
PISTON ASY, MSTR CYL 7 43072-002 1
CUP, PRIMARY 8 43019-002 1
SPRING ASSY, RETURN 9 43018-002 1
VALVE ASSY, CHECK 10 43017-002 1
LEVER,FRONT BRAKE 11 43029-003 1
BOLT 12 43033-004 1
NUT 6MM 13 312B0600 1
WASHER-LOCK,8MM 14 43031-001 1
NUT,8MM 15 311B0800 1
BOLT,LEVER ADJUSTING 16 43030-003 1
CAP,OIL CUP 17 43026-003 1
PLATE-MASTER CYLINDE 18 43027-001 1
DIAPHRAGM 19 43028-003 1
HOLDER-MASTER CYL 20 43034-001 1
WASHER PLAIN 6MM 21 411B0600 2
BOLT HEX HEAD 6X25 22 110N0625 2
WASHER-OIL BOLT 23 43067-001 8
HOSE,FRONT BRAKE 24 43059-007 1
BOLT,OIL,L=23 25 92002-1888 4
BOOT,DUST 26 49006-1041 1
CAP,FRONT BRK SWITCH 27 11012-1037 1
SWITCH-FRONT BRAKE 28 43065-001 1
JOINT,FOUR WAY 29 43075-002 1
WASHER PLAIN 6MM 30 411B0600 2
WASHER SPRING 6MM 31 461F0600 2
BOLT,HEX HEAD,6X45 32 110N0645 2
HOSE,FRONT BRAKE 33 43059-011 2
PIPE,BRIDGE,L.H 34 43060-025 1
BRACKET-BRAKE HOSE 35 43063-001 1
GROMMET-HOSE BRACKET 36 43064-001 2
PIPE,BRIDGE,R.H 37 43060-026 1
BRACKET-BRAKE HOSE 38 43063-003 1
