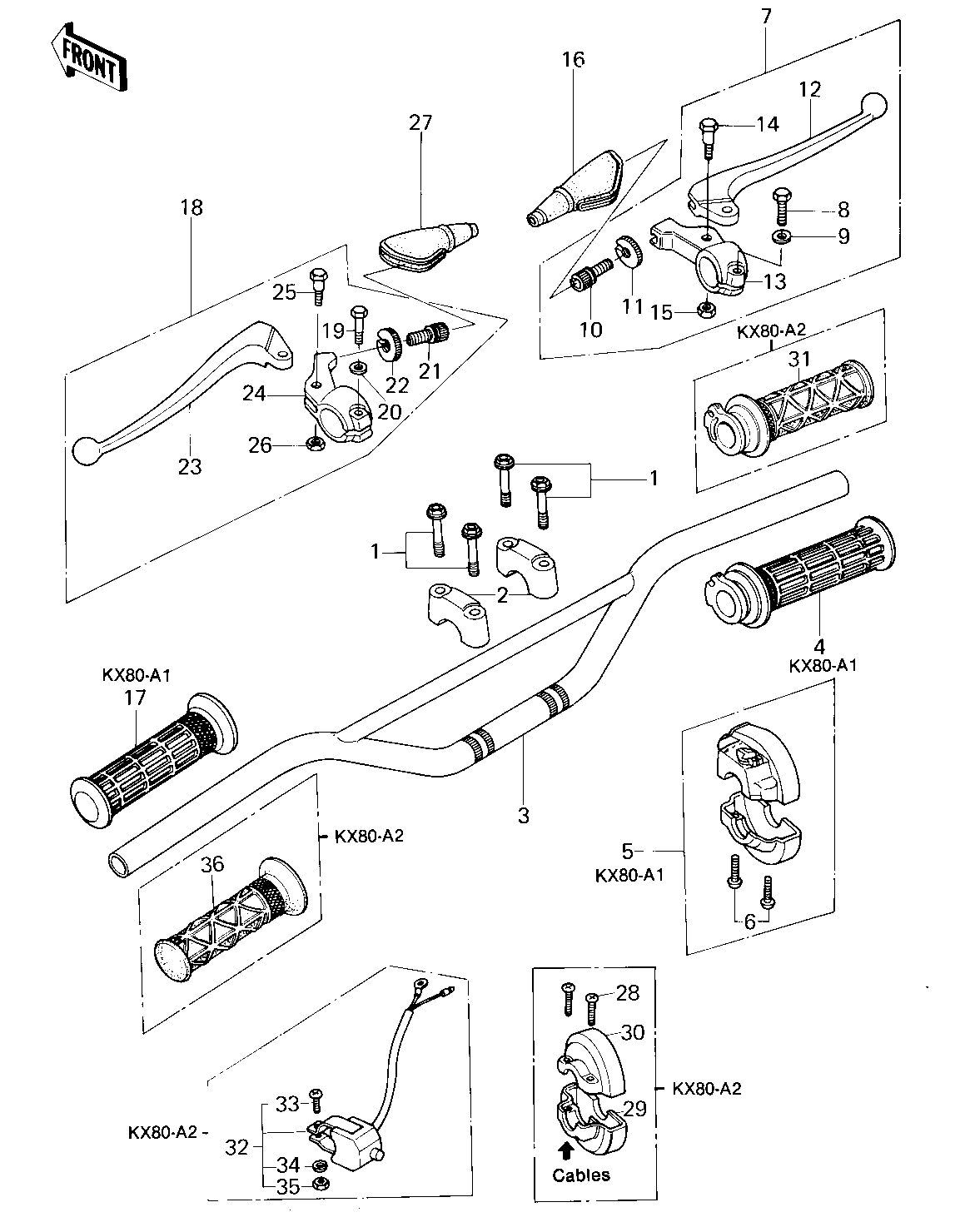

Part Item Information
ITEM NAME REF # PART NUMBER QUANTITY DESTINATION REMARKS
BOLT,FLANGED,8X35 1 130G0835 4
HOLDER-HANDLEBAR 2 46012-008 2
HANDLEBAR,FLAT BLACK 3 46003-1053 1 KX80-A1
HANDLEBAR,FLAT BLACK 3 46003-1053 1 KX80-A2~
GRIP ASSY,THROTTLE 4 46019-1005 1 KX80-A1
HOUSING ASSY,CONT,R.H 5 46091-1041 1 KX80-A1
SCREW, PAN HEAD, 5 X 18 6 220B0518A 2 KX80-A1
LEVER ASSY,FRNT BRAKE 7 46021-025 1
BOLT HEX HEAD 6X25 8 110N0625 1
WASHER,PLAIN,6MM 9 410D0600 1
SCREW CABLE ADJUST 10 46055-003 1
NUT-LOCK 11 46056-005 1
LEVER FRONT BRAKE 12 46058-004 1
HOLDER,FR LEVER,F.BLK 13 46060-011-21 1
BOLT,HEX HEAD,5X22 14 92007-046 1
NUT-LOCK,5MM 15 92019-014 1
BOOTS,LEVER HOLDER 16 49006-1017 1
GRIP,L.H. 17 46075-1004 1 KX80-A1
LEVER ASSY,CLUTCH 18 46076-045 1
BOLT HEX HEAD 6X25 19 110N0625 1
WASHER,PLAIN,6MM 20 410D0600 1
SCREW CABLE ADJUST 21 46055-003 1
NUT-LOCK 22 46056-005 1
LEVER-CLUTCH 23 46092-015 1
HOLDER,CL LEVER,F.BLK 24 46094-015-21 1
BOLT,HEX HEAD,5X22 25 92007-046 1
NUT-LOCK,5MM 26 92019-014 1
BOOTS,LEVER HOLDER 27 49006-1017 1
SCREW, PAN HEAD, 5 X 20 28 220B0520A 2 KX80-A2~
HOUSING CONTROL,R.H. 29 32099-1011 1 KX80-A2~
CASE,R.H,GRIP,UPPER 30 32099-1014 1 KX80-A2~
GRIP-ASSY 31 46019-1012 1 KX80-A2~
SWITCH,ASSY,ENG STOP 32 27010-1018 1 KX80-A2~
SCREW PAN HEAD 3X14 33 220E0314A 1 KX80-A2~
WASHER SPRING 3MM 34 461F0300 1 KX80-A2~
NUT-HEX 35 311B0300 1 KX80-A2~
GRIP 36 46075-1015 1 KX80-A2~
