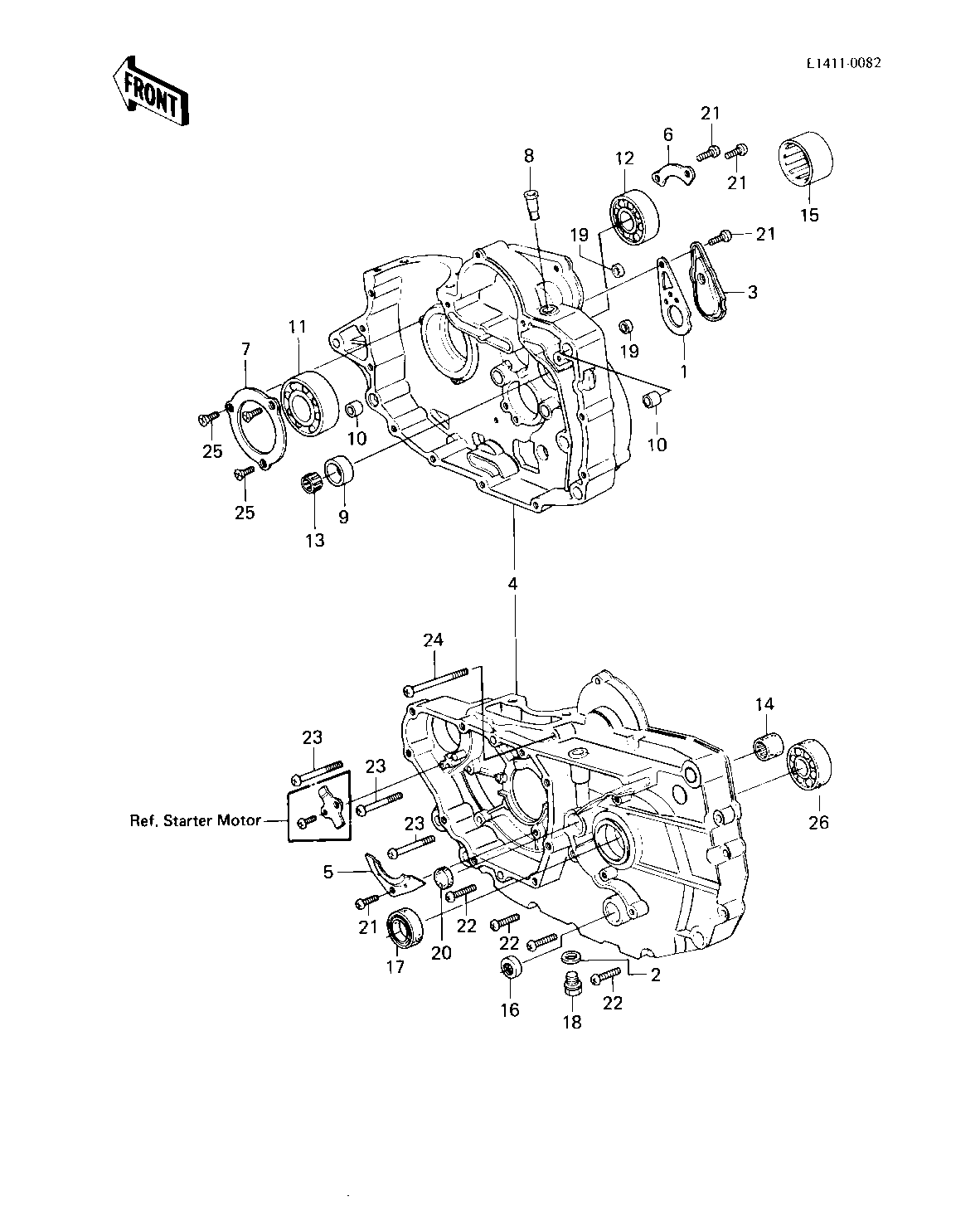

Part Item Information
ITEM NAME REF # PART NUMBER QUANTITY DESTINATION REMARKS
GASKET 1 16079-002 1
GASKET,DRIN PLUG 2 92065-097 1
CAP 3 16078-002 1
SET-CRANKCASE 4 14001-5137 1
PLATE,POSITIONING 5 14014-035 1
PLATE,POSITIONING 6 14014-037 1
PLATE,POSITIONING 7 14014-1004 1
BREATHER JOINT 8 14067-006 1
BUSHING 9 92028-132 1
PIN,DOWEL,14MM 10 92042-032 2
BEARING,BALL,#6306 11 92045-037 1
BEARING,BALL#6006 12 92045-038 1
BEARING-NEEDLE 13 92046-1184 1
BRG,NEEDLE,HMK1515B 14 92046-060 1
BEARING-NEEDLE,NK20/1 1 92046-1183 2
OIL SEAL,CHANGE SHAFT 16 92050-082 1
SEAL-OIL,TC32457 17 92049-1159 1
PLUG,OIL DRAIN,12X15 18 92066-1174 1
PLUG 19 92066-1282 2
PLUG 20 92066-1116 1
SCREW PAN HEAD 6X14 21 220B0614 4
SCREW PAN HEAD 6X30 22 220B0630 9
SCREW PAN HEAD 6X55 23 220B0655 3
SCREW PAN HEAD 6X75 24 220B0675 1
SCREW CNTSNK HD 6X16 25 221B0616 3
BEARING BALL #6205 26 601B6205 1
