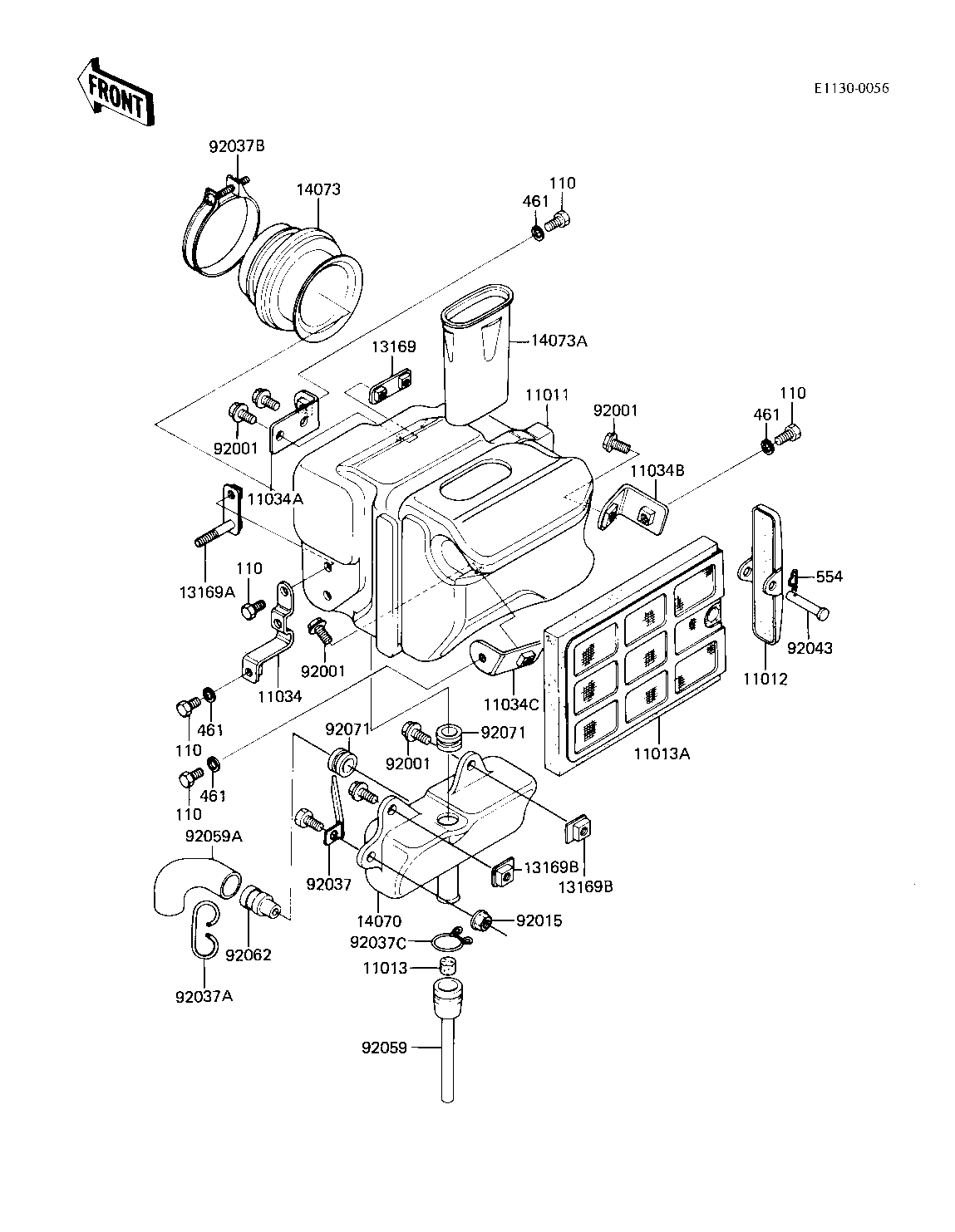

Part Item Information
ITEM NAME REF # PART NUMBER QUANTITY DESTINATION REMARKS
CASE,AIR FILTER 11011 11011-1031 1
CAP,AIR FILTER 11012 11012-1221 1
ELEMENT,AIR CLNR 11013 11013-060 1
ELEMENT,AIR CLNR 11013A 11013-1018 1
BRACKET,AIR FILTER 11034 11034-1704 1
BRACKET,AIR FILTER 11034A 11034-1705 1
BRACKET,AIR FILTER 11034B 11034-1727 1
BRACKET,AIR FILTER 11034C 11034-1728 1
PLATE,AIR FILTER 13169 13169-1234 1
PLATE,AIR FILTER 13169A 13169-1606 1
PLATE,AIR FILTER 13169B 13169-1299 2
BODY,BREATHER 14070 14070-1005 1
DUCT,AIR FILTER 14073 14073-1025 1
DUCT,AIR FILTER CASE 14073A 14073-1041 1
BOLT,6X20 92001 92001-1460 6
NUT-6MM 92015 92015-1078 1
CLAMP,WIRING HARNESS 92037 92037-1069 1
CLAMP,MAGNETO LEAD 92037A 92037-1209 1
CLAMP 92037B 92037-171 1
CLAMP,BREATHER TUBE 92037C 92037-213 1
PIN,AIR FILTER 92043 92043-1080 1
TUBE,AIR CLNR DRAIN 92059 92059-1020 1
HOSE,BREATHER 92059A 92059-1158 1
NOZZLE,BREATHER TUBE 92062 92062-1010 1
GROMMET 92071 92071-1010 2
BOLT-UPSET,6X12 110 112G0612 6
WASHER SPRING 6MM 461 461F0600 4
PIN,SNAP 554 554A0600 1
