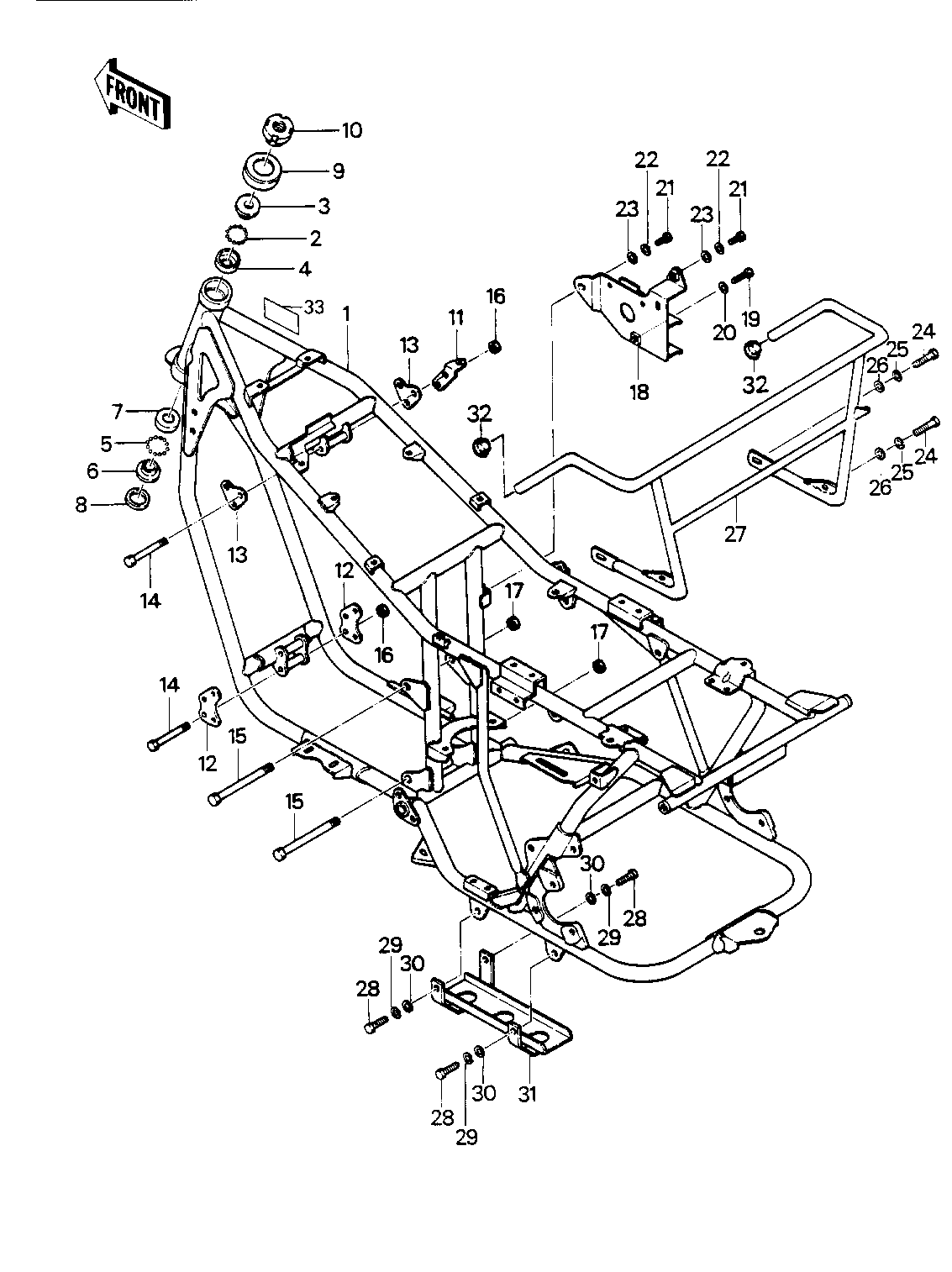

Part Item Information
ITEM NAME REF # PART NUMBER QUANTITY DESTINATION REMARKS
FRAME 1 32002-4018 1
BALL STEEL 3/16' 2 600A0600 23
CONE,STRG STM BRG,UP 3 92047-014 1
RACE,STRG STM BEARING 4 92048-009 1
BALL STEEL 1/4' 5 600A0800 19
CONE STERNG BERG LOW 6 92047-010 1
RACE STEERING BEARING 7 92048-005 1
SEAL,STEERING STEM 8 44010-027 1
CAP,STEERING STEM 9 46098-012 1
NUT,STEERING STEM 10 92015-4007 1
BRACKET, IGNITION COIL 11 11034-4196 1
BRACKET-ENGINE 12 32029-4022 2
BRACKET-ENGINE 13 32029-4023 2
BOLT-FLANGE 14 92001-1582 7
BOLT, FLANGED, 10X110 15 92001-1602 2
NUT,LOCK,8MM 16 92015-1124 7
NUT,LOCK,10MM 17 92019-021 2
BRACKET,ELECTRO BASE 18 11034-4216 1
BOLT-UPSET,6X16 19 112G0616 1
WASHER SPRING 6MM 20 461F0600 1
BOLT-UPSET 6X14 21 112B0614 2
WASHER SPRING 6MM 22 461F0600 2
WASHER PLAIN 6MM 23 411B0600 2
BOLT-SMALL-UPSET 8X25 24 115G0825 4
WASHER SPRING 8MM 25 461F0800 4
WASHER PLAIN 8MM 26 410B0800 4
GUARD,REAR 27 55020-4037 1
BOLT, HEX HEAD, 8 X 20 28 114B0820 3
WASHER SPRING 8MM 29 461F0800 3
WASHER PLAIN 8MM 30 410B0800 3
GUARD 31 55020-4016 1
PLUG,RR-GUARD 32 92066-4006 2
LABEL,SPECIFICATION 33 56037-4014 1
